پرائیوٹ کے طریقہ کار کے ذریعہ تیار کردہ ایس آئی سی کرسٹل

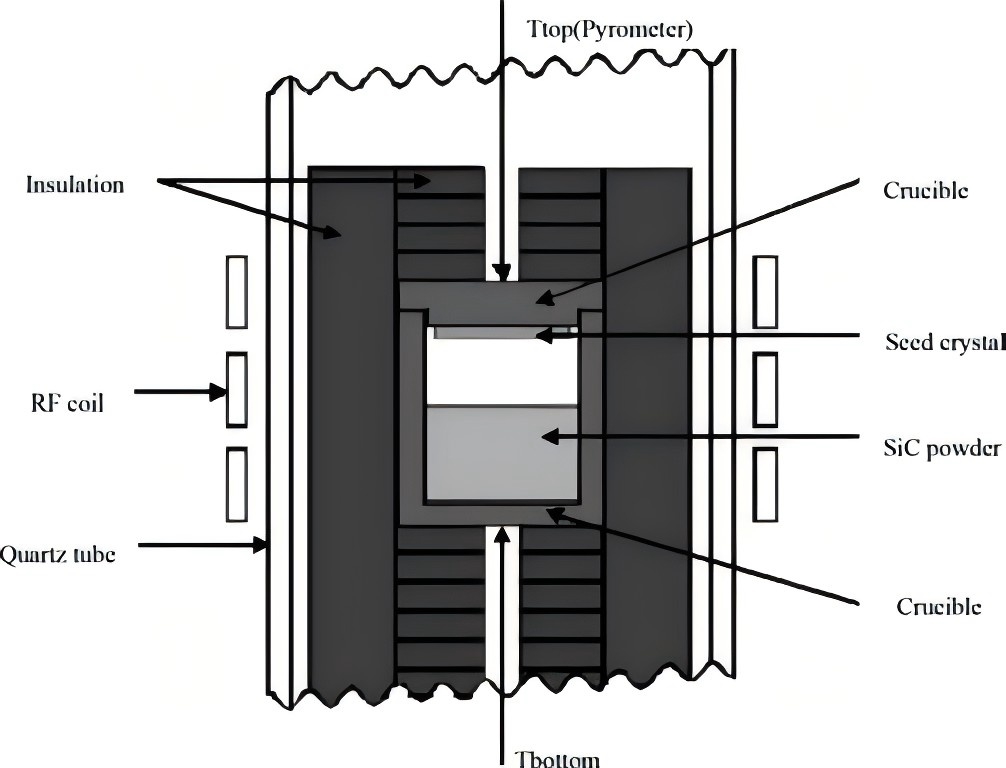

سلیکن کاربائڈ سنگل کرسٹل تیار کرنے کے لئے مرکزی دھارے میں شامل طریقہ جسمانی بخارات کی نقل و حمل (پی وی ٹی) کا طریقہ ہے۔ یہ طریقہ بنیادی طور پر a پر مشتمل ہوتا ہےکوارٹج ٹیوب گہا، aحرارتی عنصر(انڈکشن کنڈلی یا گریفائٹ ہیٹر) ،گریفائٹ کاربن کو موصلیت کا احساس ہوامواد ، aگریفائٹ مصلوب، ایک سلیکن کاربائڈ سیڈ کرسٹل ، سلیکن کاربائڈ پاؤڈر ، اور ایک اعلی درجہ حرارت کا تھرمامیٹر۔ سلیکن کاربائڈ پاؤڈر گریفائٹ کروسیبل کے نیچے واقع ہے ، جبکہ بیج کا کرسٹل اوپر سے طے ہوتا ہے۔ کرسٹل نمو کا عمل مندرجہ ذیل ہے: کروسبل کے نیچے درجہ حرارت کو حرارتی (انڈکشن یا مزاحمت) کے ذریعے 2100–2400 ° C تک بڑھایا جاتا ہے۔ اس اعلی درجہ حرارت پر مصلوب ہونے کے نچلے حصے میں سلیکن کاربائڈ پاؤڈر ، جس سے ایس آئی ، سیئک اور سکی جیسے گیس مادے پیدا ہوتے ہیں۔ گہا کے اندر درجہ حرارت اور حراستی کے تدریج کے اثر و رسوخ کے تحت ، یہ گیس مادے بیج کے کرسٹل کی نچلی درجہ حرارت کی سطح پر پہنچائے جاتے ہیں اور آہستہ آہستہ گلے اور نیوکلیٹیٹ ہوتے ہیں ، بالآخر سلیکن کاربائڈ کرسٹل کی نشوونما کو حاصل کرتے ہیں۔

جسمانی بخارات کی نقل و حمل کے طریقہ کار کا استعمال کرتے ہوئے سلیکن کاربائڈ کرسٹل میں اضافہ کرتے وقت اہم تکنیکی نکات مندرجہ ذیل ہیں:

1) کرسٹل نمو کے درجہ حرارت کے میدان کے اندر گریفائٹ مواد کی پاکیزگی کی ضروریات کو پورا کرنا ہوگا۔ گریفائٹ حصوں کی پاکیزگی 5 × 10-6 سے کم ہونی چاہئے ، اور موصلیت کا احساس 10 × 10-6 سے کم ہونا چاہئے۔ ان میں سے ، بی اور اے ایل عناصر کی پاکیزگی 0.1 × 10-6 سے نیچے ہونی چاہئے ، کیونکہ یہ دونوں عناصر سلیکن کاربائڈ کی نمو کے دوران مفت سوراخ پیدا کریں گے۔ ان دونوں عناصر کی ضرورت سے زیادہ مقدار میں سلیکن کاربائڈ کی غیر مستحکم برقی خصوصیات کا باعث بنے گا ، جس سے سلیکن کاربائڈ ڈیوائسز کی کارکردگی متاثر ہوگی۔ ایک ہی وقت میں ، نجاست کی موجودگی کرسٹل نقائص اور سندچیوتی کا باعث بن سکتی ہے ، بالآخر کرسٹل کے معیار کو متاثر کرتی ہے۔

2) بیجوں کے کرسٹل قطبی کو صحیح طریقے سے منتخب کیا جانا چاہئے۔ اس بات کی تصدیق کی گئی ہے کہ سی (0001) طیارے کو 4H-sic کرسٹل اگانے کے لئے استعمال کیا جاسکتا ہے ، اور سی (0001) طیارہ 6H-sic کرسٹل اگانے کے لئے استعمال ہوتا ہے۔

3) نمو کے لئے آف محور بیج کے کرسٹل استعمال کریں۔ آف محور بیج کرسٹل کا زیادہ سے زیادہ زاویہ 4 ° ہے ، جو کرسٹل واقفیت کی طرف اشارہ کرتا ہے۔ آف محور بیج کے کرسٹل نہ صرف کرسٹل نمو کی توازن کو تبدیل کرسکتے ہیں اور کرسٹل میں نقائص کو کم کرسکتے ہیں ، بلکہ کرسٹل کو ایک مخصوص کرسٹل واقفیت کے ساتھ ساتھ بڑھنے بھی کرسکتے ہیں ، جو سنگل کرسٹل کرسٹل تیار کرنے کے لئے فائدہ مند ہے۔ ایک ہی وقت میں ، یہ کرسٹل نمو کو زیادہ یکساں بنا سکتا ہے ، کرسٹل میں اندرونی تناؤ اور تناؤ کو کم کرسکتا ہے ، اور کرسٹل کے معیار کو بہتر بنا سکتا ہے۔

4) بیج کرسٹل بانڈنگ کا اچھا عمل۔ بیج کے کرسٹل کے پچھلے حصے میں اعلی درجہ حرارت پر گل جاتا ہے اور اس کی خوبی ہوتی ہے۔ کرسٹل نمو کے دوران ، ہیکساگونل ویوڈس یا یہاں تک کہ مائکروٹوبی نقائص کرسٹل کے اندر تشکیل دیئے جاسکتے ہیں ، اور شدید معاملات میں ، بڑے علاقے کے پولیمورفک کرسٹل تیار کیے جاسکتے ہیں۔ لہذا ، بیج کے کرسٹل کے پچھلے حصے کو پریٹریٹ کرنے کی ضرورت ہے۔ تقریبا 20 μm کی موٹائی کے ساتھ ایک گھنے فوٹوورسٹ پرت بیج کرسٹل کی ایس آئی سطح پر لیپت کی جاسکتی ہے۔ تقریبا 600 ° C پر اعلی درجہ حرارت کاربنائزیشن کے بعد ، ایک گھنے کاربونائزڈ فلمی پرت تشکیل دی جاتی ہے۔ اس کے بعد ، یہ اعلی درجہ حرارت اور دباؤ کے تحت گریفائٹ پلیٹ یا گریفائٹ پیپر سے منسلک ہے۔ اس طرح سے حاصل کردہ بیج کرسٹل کرسٹاللائزیشن کے معیار کو بہت بہتر بنا سکتا ہے اور بیج کے کرسٹل کے پچھلے حصے کے خاتمے کو مؤثر طریقے سے روک سکتا ہے۔

5) کرسٹل نمو کے چکر کے دوران کرسٹل نمو انٹرفیس کے استحکام کو برقرار رکھیں۔ جیسے جیسے سلیکن کاربائڈ کرسٹل کی موٹائی آہستہ آہستہ بڑھتی ہے ، کرسٹل نمو انٹرفیس آہستہ آہستہ صلیب کے نیچے سلیکن کاربائڈ پاؤڈر کی اوپری سطح کی طرف بڑھتا ہے۔ اس سے کرسٹل نمو انٹرفیس میں نمو کے ماحول میں تبدیلی کا سبب بنتا ہے ، جس کی وجہ سے تھرمل فیلڈ اور کاربن سلیکون تناسب جیسے پیرامیٹرز میں اتار چڑھاو ہوتا ہے۔ اس کے ساتھ ہی ، یہ ماحولیاتی مادی نقل و حمل کی شرح کو کم کرتا ہے اور کرسٹل نمو کی رفتار کو کم کرتا ہے ، جس سے کرسٹل کی مستقل اور مستحکم نمو کا خطرہ ہوتا ہے۔ ساخت اور کنٹرول کے طریقوں کو بہتر بنا کر ان مسائل کو کسی حد تک کم کیا جاسکتا ہے۔ کرسٹل نمو کی شرح پر محوری سمت کے ساتھ ساتھ آہستہ آہستہ اوپر کی طرف بڑھنے کے لئے ایک صلیبی حرکت کے طریقہ کار کو شامل کرنا اور کرسٹل نمو کے انٹرفیس نمو کے ماحول کے استحکام کو یقینی بنا سکتا ہے اور مستحکم محوری اور شعاعی درجہ حرارت کے تدریجی کو برقرار رکھنے کو یقینی بنا سکتا ہے۔

سیمیکوریکس اعلی معیار کی پیش کش کرتا ہےگریفائٹ اجزاءsic کرسٹل نمو کے لئے. اگر آپ کے پاس کوئی پوچھ گچھ ہے یا آپ کو اضافی تفصیلات کی ضرورت ہے تو ، براہ کرم ہم سے رابطہ کرنے میں سنکوچ نہ کریں۔

فون # +86-13567891907 سے رابطہ کریں

ای میل: سیلز@semicorex.com
