ویفرز پر نشان کیا ہے؟

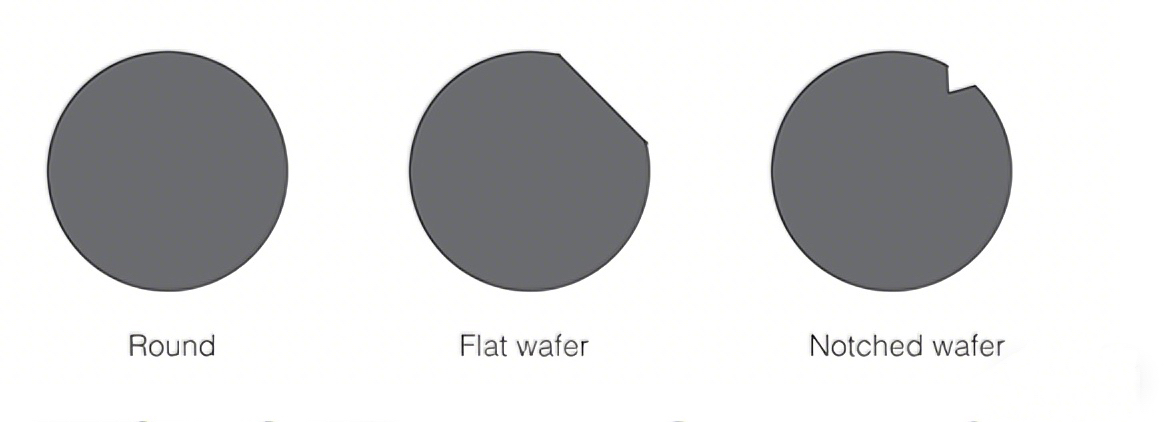

ویفر نشان ایک کے کنارے پر وی سائز کا یا U کے سائز کا نالی ہےسیمیکمڈکٹر ویفر. مینوفیکچرنگ کے عمل کے دوران ہونے والے عیب ہونے سے کہیں زیادہ ، یہ ایک اہم ساختی نشان ہے جسے جان بوجھ کر ڈیزائن کیا گیا تھا ، جس کا بنیادی کام ویفر کی عین مطابق پوزیشننگ اور واقفیت کی شناخت کو قابل بنانے میں ہے۔ ویفر فلیٹ کو ویفر ٹکنالوجی کی نشوونما کے ابتدائی مراحل میں واقفیت کے نشان کے طور پر استعمال کیا جاتا تھا۔ تاہم ، جیسے جیسے ویفر سائز میں آہستہ آہستہ اضافہ ہوا ، فلیٹ ایج ڈیزائن نے زیادہ موثر علاقے پر قبضہ کیا ، اس طرح آہستہ آہستہ زیادہ کمپیکٹ نشان کی جگہ لے لی گئی۔

ویفر نشان کا کیا کام ہے؟

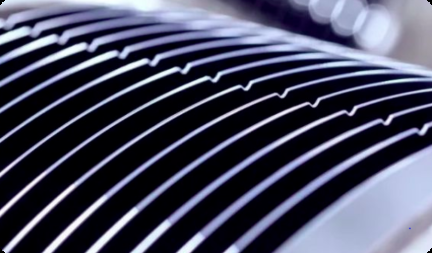

چپ مینوفیکچرنگ ایک نینو میٹر پیمانے پر عمل ہے ، جس میں کوئی بھی دشاتمک انحراف سرکٹ کی ناکامی کا باعث بن سکتا ہے۔ وافر نشان کے طور پر کام کرتے ہوئے ، ویفر نشان لتھوگرافی اور اینچنگ مشینوں کو فوری طور پر ویفر کے کرسٹل واقفیت کی نشاندہی کرتا ہے ، جس سے ہر عمل کے مرحلے کی درست سیدھ کو یقینی بناتا ہے۔ ہر چپ پرائم میریڈیئن کی طرح ہی ، ایک نشان کے مطابق ویفر پر پوزیشن میں ہے۔ یہ ذہین ڈیزائن سرکٹ کے نمونوں کو لیتھوگراف کرنے کی اجازت دیتا ہے اور اسے حوالہ ڈیٹم کے طور پر نشان کے ساتھ بچھاتا ہے۔ اس کے علاوہ ، روبوٹک ہتھیاروں نے ویفر کے سامنے/پیچھے کی طرف اور انتہائی خودکار پروڈکشن لائن میں واقفیت کو ممتاز کرنے کے لئے ویفر نشان پر انحصار کیا ، جو غلط استعمال کی وجہ سے ویفر کو پہنچنے والے نقصان یا عمل کی غلطیوں کو نمایاں طور پر روکتا ہے۔ اگر نشان آلودہ یا خراب ہوجاتا ہے تو ، پورے ویفر کو عدم تعمیل کے طور پر مسترد کردیا جاسکتا ہے۔

ویفر نشان چپ مینوفیکچرنگ کی پیداوار کو بہتر بنانے میں بھی ایک اہم کردار ادا کرتا ہے۔ چونکہ ویفر کناروں کو مینوفیکچرنگ کے دوران پرچی لائنوں اور دراڑیں جیسے نقائص کا خطرہ ہوتا ہے ، لہذا نشانوں کے ذریعہ عین مطابق پوزیشننگ سامان کو ان عیب دار علاقوں سے درست طریقے سے بچنے کی اجازت دیتی ہے ، اس طرح فضلہ کو کم کیا جاتا ہے۔ جدید پروڈکشن لائنیں ایج تلاش کرنے والی کارروائیوں کے لئے ہوا معطلی کی گردش جیسی ٹکنالوجیوں کو بھی اپناتی ہیں۔ عدم رابطہ کا پتہ لگانے کے لئے ایک مارکر کی حیثیت سے خدمات انجام دیتے ہوئے ، ویفر نشان نہ صرف مکینیکل رابطے کی وجہ سے آلودگی سے بچتا ہے بلکہ شناخت کی کارکردگی اور درستگی کو بھی بہتر بناتا ہے۔

سیمیکوریکس فراہم کرتا ہےاعلی معیار کے وافرز. اگر آپ کے پاس کوئی پوچھ گچھ ہے یا آپ کو اضافی تفصیلات کی ضرورت ہے تو ، براہ کرم ہم سے رابطہ کرنے میں سنکوچ نہ کریں۔
