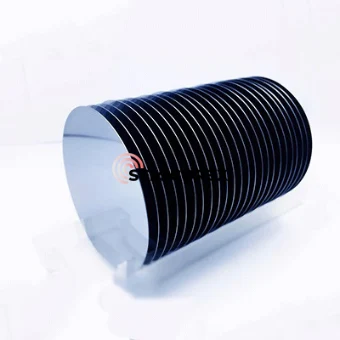

اعلی مزاحمتی سلکان ویفرز کا مختصر تعارف

ہائی ریزسٹیویٹی سلکان ویفرز (HR-Si)، جیسا کہ اس کے نام سے پتہ چلتا ہے، ایک مونوکریسٹل لائن سلکان مواد ہے جس میں انتہائی زیادہ مزاحمتی صلاحیت ہے۔ اعلی درجے کی سیمی کنڈکٹر مینوفیکچرنگ فیلڈ میں، ہائی فریکوئنسی کا نقصان ہائی اینڈ چپ ڈیزائن میں ایک بڑا چیلنج بن گیا ہے۔ اس کی انتہائی اعلیٰ مزاحمتی صلاحیت کی بدولت، اعلیٰ مزاحمتی سلکان ویفر سبسٹریٹ کے نقصان کو دبانے اور پرجیوی کراسسٹالک کو ختم کرنے کے لیے مثالی حل کے طور پر کام کرتا ہے۔

روایتی لاجک چپس (جیسے CPUs اور GPUs) کے ذریعے اختیار کیے گئے معیاری سلکان ویفرز کو برقی ترسیل اور ٹرانزسٹر کی تشکیل میں سہولت فراہم کرنے کے لیے نجاست کے ایک خاص ارتکاز کے ساتھ ڈوپ کیا جاتا ہے، جس کی عام مزاحمتی صلاحیت 1–50 Ω·cm یا اس سے بھی کم ہوتی ہے۔ مختلف طور پر، اعلی مزاحمتی سلکان ویفر میں 1000 Ω·cm سے زیادہ کی مزاحمتی صلاحیت موجود ہے اور انتہائی کم ڈوپنگ ارتکاز کے ساتھ تقریباً اندرونی حالت کو ظاہر کرتا ہے۔

اعلی مزاحمتی سلکان ویفر کی ضرورت کیوں ہے؟

مواصلاتی تعدد میں مسلسل اضافے کے ساتھ، معیاری سلکان سبسٹریٹس میں شدید جسمانی حدود ہیں۔ اعلی مزاحمتی صلاحیتسلکان ویفرزسلکان سبسٹریٹس پر ہائی فریکوئنسی سگنل ٹرانسمیشن کے اہم مسائل کو حل کرنے کے لیے مثالی حل ہیں۔

1. کم کیا ہوا سبسٹریٹ نقصان

اعلی تعدد آپریٹنگ حالات میں، برقی مقناطیسی لہریں موصلیت کی تہہ میں داخل ہوں گی اور پھر سلیکون سبسٹریٹس میں داخل ہوں گی۔ کم ریزسٹیویٹی والے معیاری سلکان سبسٹریٹس ایڈی کرنٹ پیدا کر سکتے ہیں جو ہائی فریکوئنسی RF سگنل انرجی کو تھرمل انرجی میں تبدیل کرتے ہیں، اس طرح توانائی کا شدید نقصان ہوتا ہے۔ اس کے برعکس، ہائی ریزسٹویٹی سلکان تقریباً غیر کنڈکٹیو ہے، جو مؤثر طریقے سے ایڈی کرنٹ کو دبا سکتا ہے اور سگنل انرجی کو محفوظ رکھ سکتا ہے۔

2. کم سے کم پرجیوی گنجائش اور کراسسٹالک

چپس پر متعدد RF اجزاء جیسے انڈکٹرز اور سوئچز کنڈکٹو سبسٹریٹ کے ذریعے طفیلی کیپسیٹیو کپلنگ بناتے ہیں، جو باہمی سگنل کی مداخلت کا سبب بن سکتے ہیں۔ تاہم، ایک اعلی مزاحمتی سلکان سبسٹریٹ اس "منصوبہ بندی کے راستے" کو روک سکتا ہے اور اجزاء کے درمیان تنہائی کی سطح کو بہت زیادہ بڑھا سکتا ہے۔

3. غیر فعال آلات کے بہتر معیار کا عنصر (کیو فیکٹر)

اعلی مزاحمتی سلکان ویفر آن چپ انڈکٹرز کے Q عنصر کو نمایاں طور پر بہتر بنا سکتا ہے اور ریڈیو فریکوئنسی سرکٹ ایپلی کیشنز میں سگنل شور اور بجلی کی کھپت کو مؤثر طریقے سے کم کر سکتا ہے۔

اعلی مزاحمتی سلکان ویفرز کے بڑے ایپلیکیشن کے منظرنامے۔

1. ریڈیو فریکوئنسی اور مائکروویو فیلڈز

2. RF MEMS سوئچز، فلٹرز، اور فیز شفٹرز کے لیے سبسٹریٹ ایپلی کیشنز

3. سلیکون پر مبنی اینٹینا انٹیگریشن اور ملی میٹر ویو ڈیوائسز کی ایپلی کیشنز (5G فرنٹ اینڈ ماڈیولز)

4. سلکان فوٹوونک ویو گائیڈ ایپلی کیشنز

5. TSV انٹرپوزر مینوفیکچرنگ
