ویکیوم چک اور الیکٹروسٹیٹک چک کے درمیان فرق

سیمی کنڈکٹر مینوفیکچرنگ میں ناگزیر بنیادی روابط کے طور پر، ویفر ہولڈنگ ٹیکنالوجی کا استحکام اور درستگی چپ کی پیداوار کی کارکردگی اور تیار شدہ ڈیوائس کے معیار پر براہ راست اثر ڈالتی ہے۔ ویکیوم چک اور الیکٹرو سٹیٹک چک سیمی کنڈکٹر مینوفیکچرنگ کے لیے دو مین اسٹریم ویفر ہولڈنگ سلوشنز ہیں۔ اگرچہ دونوں کا تعلق ویفر چک سے ہے، لیکن وہ ساخت، کارکردگی کی خصوصیات اور قابل اطلاق منظرناموں میں کافی مختلف ہیں۔

1. کام کرنے کے مختلف اصول

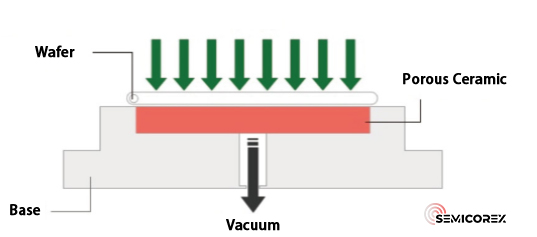

ویکیوم چکسویفرز کو جگہ پر رکھنے کے لیے منفی دباؤ پر انحصار کریں۔ ویکیوم پمپ سے منسلک پائپ لائنوں کے ذریعے ہوا نکالی جاتی ہے، جس سے ویفر کے نیچے منفی دباؤ بنتا ہے تاکہ چک کی سطح پر ویفرز یا سبسٹریٹس کو مضبوطی سے جوڑا جا سکے۔ چک کی بنیاد سیرامک ​​یا دھات سے درست طریقے سے تیار کی گئی ہے، اور اس کی جذب کرنے والی سطح ایک غیر محفوظ سیرامک ​​پلیٹ پر مشتمل ہوتی ہے جو بیس پر کاؤنٹر بور میں لگائی جاتی ہے، اس کے دائرے کو بند کرکے بیس پر سیل کیا جاتا ہے۔  سیرامک ​​پلیٹ کے اندرونی مائیکرو پورس چینلز کے ذریعے ویکیوم پمپ سے جڑا ہوا، چک ایک ویکیوم زون پیدا کرتا ہے جو ماحولیاتی دباؤ سے بہت نیچے ہے، اس طرح ویفر کو مضبوطی سے محفوظ رکھتا ہے۔

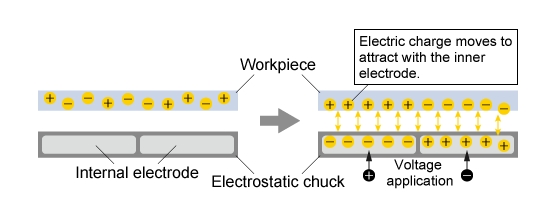

الیکٹرو سٹیٹک چک ایک بنیادی ڈھانچہ کو اپناتے ہیں جس میں دھات کی بنیاد کے اندر سرایت شدہ الیکٹروڈ ہوتے ہیں، جس کا احاطہ اعلی کارکردگی والی سیرامک ​​ڈائی الیکٹرک پرت سے ہوتا ہے۔ وہ اپنی سطح پر ایک الیکٹرو اسٹیٹک فیلڈ تیار کرتے ہیں تاکہ ورک پیس پر برقی چارجز پیدا ہو سکیں، جس سے ویفرز یا سبسٹریٹس کو کلیمپ کرنے کے لیے الیکٹرو سٹیٹک کشش پیدا ہوتی ہے۔ جب وولٹیج کا اطلاق ہوتا ہے تو، الیکٹروڈز، سیرامک ​​ڈائی الیکٹرک اور کے درمیان ایک مضبوط الیکٹرو سٹیٹک فیلڈ بنتا ہے۔ویفرمستحکم ویفر فکسیشن کے لیے کئی ہزار سے دسیوں ہزار پاسکلز کی ہولڈنگ فورس فراہم کرنا۔

2. مختلف کارکردگی کے فوائد

ویکیوم چک مختلف جہتوں کے ویفرز اور مختلف پروسیسنگ ورک فلو کے ساتھ مطابقت رکھتے ہیں، پروسیسنگ کے دوران ویفرز کی مستحکم فکسشن فراہم کرتے ہیں۔ الیکٹرو سٹیٹک چک کے مقابلے میں، ان میں نسبتاً سادہ اندرونی ڈھانچے کی وجہ سے کم مینوفیکچرنگ اور دیکھ بھال کے اخراجات ہوتے ہیں۔

تاہم، جب ویفرز ایسے عمل سے گزرتے ہیں جن کے لیے ویکیوم یا کم دباؤ والے ماحول میں آپریشن کی ضرورت ہوتی ہے، جیسے کیمیائی بخارات کا ذخیرہ، دباؤ کے فرق پر انحصار کرنے والے ویکیوم چک عمل کی ضروریات کو پورا نہیں کرسکتے ہیں۔ مزید برآں، جب ویفرز کو ویکیوم چک کے ذریعے جگہ پر رکھا جاتا ہے، تو ہوا کا دباؤ ویفر کو خراب کرنے کا سبب بن سکتا ہے، جس کے نتیجے میں پروسیسنگ کے بعد ریباؤنڈ ہوتا ہے۔ اس کے نتیجے میں لہراتی سطح، ناقص چپٹا پن اور پروسیس شدہ ویفر پر مشینی درستگی کم ہو سکتی ہے۔

الیکٹروسٹیٹک چکسمسلسل، یکساں طور پر تقسیم شدہ کلیمپنگ فورس پیش کرتے ہوئے، کنٹیکٹ لیس جذب کو اختیار کریں۔ یہ مؤثر طریقے سے ویفر وارپنگ، مسخ اور نقصان کو روکتا ہے، اعلی مشینی درستگی کے لیے بہترین چپٹی کو محفوظ رکھتا ہے۔ یکساں درجہ حرارت کی تقسیم کے لیے ہیلیم بیک سائیڈ کولنگ سے لیس، الیکٹرو اسٹیٹک چکس ویفر درجہ حرارت کے درست ضابطے کی حمایت کرتے ہیں۔

منفی پہلو پر، الیکٹرو اسٹیٹک چکوں میں پیچیدہ ڈھانچے ہوتے ہیں جن میں سطح کی ہمواری، ہمواری اور مائیکرون پیمانے کے مائیکرو اسٹرکچرز کے لیے انتہائی سخت معیارات ہوتے ہیں۔ مائیکرو خصوصیات کے لیے مائیکرون سطح کی درستگی خام مال کی تشکیل، سنٹرنگ اور سطح کی تکمیل میں اعلیٰ تکنیکی رکاوٹیں پیدا کرتی ہے۔ درجہ حرارت کنٹرول ایک بنیادی تکنیکی چیلنج بنی ہوئی ہے۔ ایلومینیم نائٹرائڈ (AlN) ڈائی الیکٹرک ESCs میں اضافہ گرمی کی کھپت کے لیے اور بھی پیچیدہ پیداواری عمل شامل ہے۔ سخت کثیر جہتی تکنیکی تقاضے پروڈکٹ کی قیمت کو بڑھاتے ہیں، اور مستحکم آپریشن کی ضمانت کے لیے الیکٹرو سٹیٹک سسٹمز کا باقاعدہ معائنہ اور دیکھ بھال لازمی ہے۔

3. مختلف اہم ایپلیکیشن فیلڈز

اعلی ہمواریت، اعلیٰ ہم آہنگی، گھنے یکساں ساخت، اعلی مکینیکل طاقت، یکساں ہوا کی پارگمیتا اور آسان ری کنڈیشننگ کے ساتھ، ویکیوم چکس فلیٹ، اچھی طرح سے بند شدہ ورک پیس جیسے دھاتی چادروں اور پلاسٹک کے ذیلی ذخیروں کو ٹھیک کرنے اور نقل و حمل کے لیے استعمال کیے جاتے ہیں۔ سیمی کنڈکٹر مینوفیکچرنگ کے اندر، وہ ویفر کو پتلا کرنے، ڈائس کرنے، پیسنے، صفائی کرنے اور ویفر کے علاج کے دیگر عمل کی خدمت کرتے ہیں، عام مسائل کو مؤثر طریقے سے حل کرتے ہیں جن میں ویفر انڈینٹیشن، چپس کا الیکٹرو سٹیٹک خرابی اور ذرات کی آلودگی شامل ہیں۔

فلیٹ، نان کنڈکٹیو ورک پیسز کے لیے ڈیزائن کیا گیا ہے، الیکٹرو سٹیٹک چک انتہائی کلین ویفر کیریئرز ہیں جو ویکیوم اور پلازما کے ماحول کے لیے وقف ہیں۔ وہ بڑے پیمانے پر پلازما اور ویکیوم سیمی کنڈکٹر کے عمل میں تعینات ہیں، بشمول ڈرائی ایچنگ، پی ای سی وی ڈی، تھرمل سی وی ڈی، فزیکل ویپر ڈیپوزیشن (پی وی ڈی)، آئن امپلانٹیشن اور انتہائی الٹرا وائلٹ لیتھوگرافی (EUVL)۔
