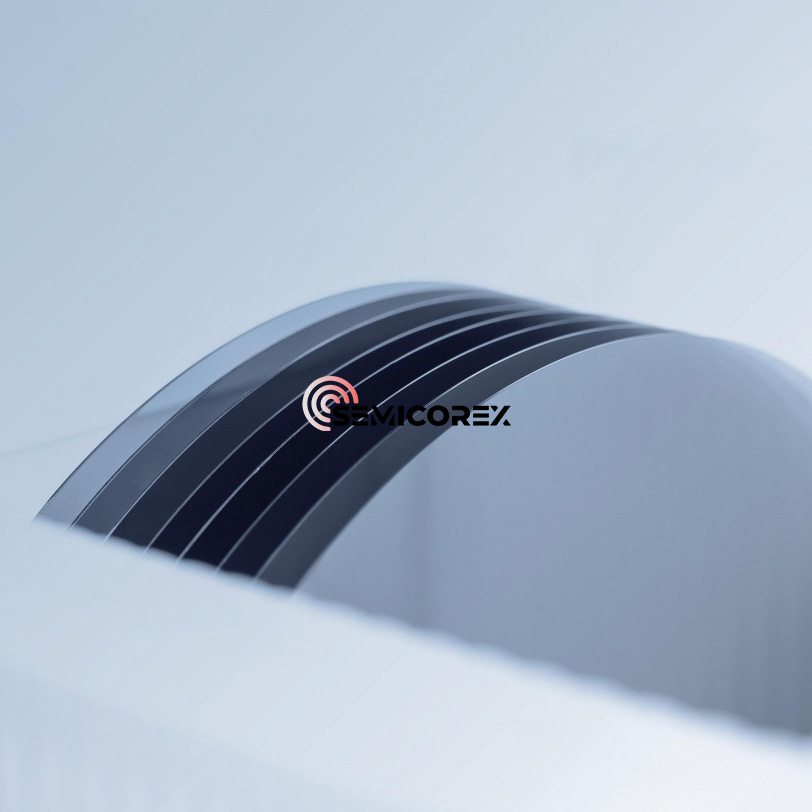

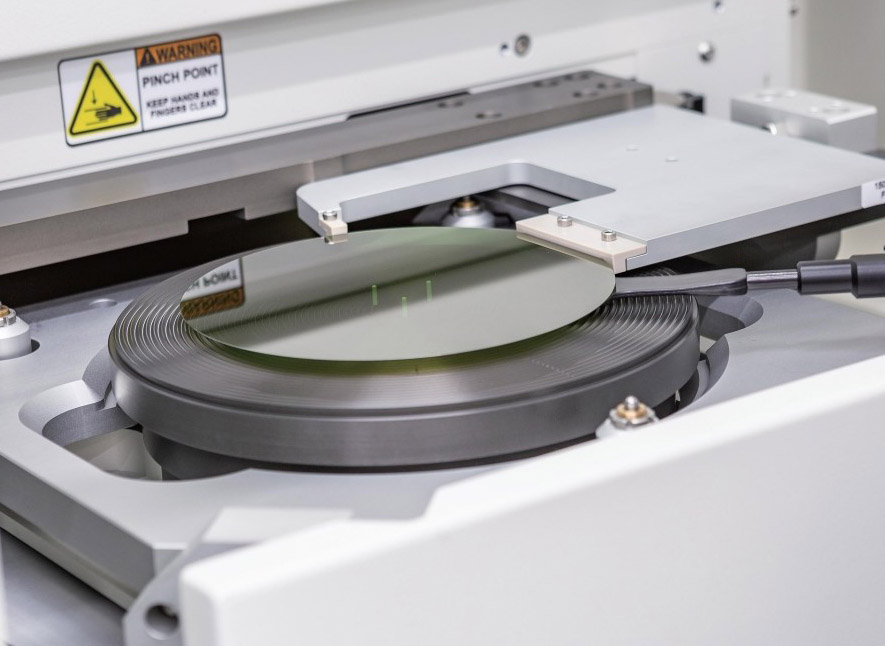

12 انچ کا نیم موصلیت والا ایس آئی سی سبسٹریٹس

سیمیکوریکس 12 انچ نیم موصل ایس آئی سی سبسٹریٹس اگلی نسل کے سیمیکمڈکٹر مواد میں ایک پیشرفت کی نمائندگی کرتے ہیں ، جس میں اعلی تعدد ، اعلی طاقت ، اور تابکاری سے بچنے والے ایپلی کیشنز کے لئے بے مثال کارکردگی پیش کی جاتی ہے۔ اعلی درجے کی آر ایف ، مائکروویو ، اور پاور ڈیوائس تانے بانے کے لئے ڈیزائن کیا گیا ہے ، یہ بڑے قطر ایس آئی سی سبسٹریٹس اعلی آلہ کی کارکردگی ، وشوسنییتا اور اسکیل ایبلٹی کو قابل بناتے ہیں۔

ہمارے 12 انچ نیم موصلیت والے ایس آئی سی سبسٹریٹس اعلی طہارت اور کم سے کم عیب کثافت کو حاصل کرنے کے لئے جدید نمو اور پروسیسنگ ٹکنالوجیوں کا استعمال کرتے ہوئے انجنیئر ہیں۔ مزاحمیت عام طور پر 10⁹ ω · سینٹی میٹر سے زیادہ کے ساتھ ، وہ زیادہ سے زیادہ آلہ تنہائی کو یقینی بناتے ہوئے ، مؤثر طریقے سے پرجیوی ترسیل کو دبا دیتے ہیں۔ یہ مواد بقایا تھرمل چالکتا (> 4.5 ڈبلیو/سینٹی میٹر · K) ، اعلی کیمیائی استحکام ، اور اعلی خرابی الیکٹرک فیلڈ طاقت کی نمائش کرتا ہے ، جس سے ماحولیات اور جدید آلہ کے فن تعمیر کا مطالبہ کرنے کے لئے یہ مثالی ہے۔

سلیکن کاربائڈ (ایس آئی سی) ایک کمپاؤنڈ سیمیکمڈکٹر مواد ہے جو کاربن اور سلکان پر مشتمل ہے۔ یہ اعلی درجہ حرارت ، اعلی تعدد ، اعلی طاقت ، اور اعلی وولٹیج ڈیوائسز بنانے کے لئے ایک مثالی مواد ہے۔ روایتی سلکان مواد (ایس آئی) کے مقابلے میں ، سلیکن کاربائڈ کی بینڈ گیپ کی چوڑائی سلیکن سے 3 گنا زیادہ ہے۔ تھرمل چالکتا سلیکن سے 4-5 گنا ہے۔ خرابی وولٹیج سلیکن سے 8-10 گنا ہے۔ الیکٹران سنترپتی بڑھنے کی شرح سلیکن سے 2-3 گنا ہے ، جو اعلی طاقت ، اعلی وولٹیج اور اعلی تعدد کے لئے جدید صنعت کی ضروریات کو پورا کرتی ہے۔ یہ بنیادی طور پر تیز رفتار ، اعلی تعدد ، اعلی طاقت اور روشنی سے خارج ہونے والے الیکٹرانک اجزاء بنانے کے لئے استعمال ہوتا ہے۔ بہاو ​​اطلاق والے علاقوں میں اسمارٹ گرڈ ، نئی توانائی کی گاڑیاں ، فوٹو وولٹک ونڈ پاور ، 5 جی مواصلات ، وغیرہ شامل ہیں۔

سلیکن کاربائڈ انڈسٹری چین میں بنیادی طور پر سبسٹریٹس ، ایپیٹیکسی ، ڈیوائس ڈیزائن ، مینوفیکچرنگ ، پیکیجنگ اور ٹیسٹنگ شامل ہیں۔ مواد سے لے کر سیمیکمڈکٹر پاور ڈیوائسز تک ، سلیکن کاربائڈ سنگل کرسٹل نمو ، انگوٹ سلائسنگ ، ایپیٹیکسیل نمو ، ویفر ڈیزائن ، مینوفیکچرنگ ، پیکیجنگ اور دیگر عمل کے بہاؤ سے گزریں گے۔ سلیکن کاربائڈ پاؤڈر کی ترکیب کے بعد ، سلیکن کاربائڈ انگوٹس پہلے بنائے جاتے ہیں ، اور پھر سلیکن کاربائڈ سبسٹریٹس سلائسنگ ، پیسنے اور پالش کے ذریعے حاصل کیے جاتے ہیں ، اور ایپیٹیکسیل وفرز حاصل کرنے کے لئے ایپیٹیکسیل نمو کی جاتی ہے۔ ایپیٹاکسیل ویفرز کو سلیکن کاربائڈ ویفرز حاصل کرنے کے لئے فوٹو لیتھوگرافی ، اینچنگ ، ​​آئن امپلانٹیشن ، اور دھات سے گزرنے جیسے عمل کا نشانہ بنایا جاتا ہے ، جو ڈیوائسز میں کاٹنے اور آلات کو حاصل کرنے کے لئے پیک کیا جاتا ہے۔ ڈیوائسز کو ملایا جاتا ہے اور ماڈیولز میں جمع ہونے کے لئے ایک خصوصی رہائش میں ڈال دیا جاتا ہے۔

الیکٹرو کیمیکل خصوصیات کے نقطہ نظر سے ، سلیکن کاربائڈ سبسٹریٹ مواد کو کنڈکٹو سبسٹریٹس (مزاحمتی رینج 15 ~ 30mΩ · سینٹی میٹر) اور نیم موصلیت والے سبسٹریٹس (105Ω · سینٹی میٹر سے زیادہ مزاحمیت) میں تقسیم کیا جاسکتا ہے۔ یہ دو قسم کے ذیلی ذخیرے مجرد آلات جیسے پاور ڈیوائسز اور ریڈیو فریکوینسی آلات تیار کرنے کے لئے استعمال ہوتے ہیں جو ایپیٹاکسیل نمو کے بعد۔ ان میں ، 12 انچ کے نیم موہے ہوئے ایس آئی سی سبسٹریٹس بنیادی طور پر گیلیم نائٹرائڈ ریڈیو فریکوینسی ڈیوائسز ، اوپٹ الیکٹرانک ڈیوائسز وغیرہ تیار کرنے کے لئے استعمال ہوتے ہیں۔ فریکوئینسی ڈیوائسز جیسے ہیمٹ۔ کنڈکٹو سلیکن کاربائڈ سبسٹریٹس بنیادی طور پر بجلی کے آلات تیار کرنے کے لئے استعمال ہوتے ہیں۔ روایتی سلیکن پاور ڈیوائس مینوفیکچرنگ کے عمل کے برعکس ، سلیکن کاربائڈ پاور ڈیوائسز براہ راست سلیکن کاربائڈ سبسٹریٹ پر تیار نہیں کی جاسکتی ہیں۔ یہ ضروری ہے کہ سلیکن کاربائڈ ایپیٹیکسیئل پرت کو کنڈکٹو سبسٹریٹ پر سلیکن کاربائڈ ایپیٹیکسیل ویفر حاصل کیا جاسکے ، اور پھر اسکاٹکی ڈایڈس ، موسفیٹس ، آئی جی بی ٹی ایس اور دیگر پاور ڈیوائسز کو ایپیٹیکسیئل پرت پر تیار کریں۔
