مصنوعات کی وضاحت

سیمیکوریکس گریفائٹ ایئر بیرنگ انتہائی درستگی والی مشینری کے لیے بغیر رگڑ کے لکیری اور روٹری موشن فراہم کرنے کے لیے ڈیزائن کیا گیا ایک اعلیٰ درستگی والا ایروسٹیٹک جزو ہے۔ isostatic کے خصوصی گریڈ سے تیار کیا گیا ہے۔غیر محفوظ گریفائٹیہ بیئرنگ کاربن مائیکرو سٹرکچر کی قدرتی پارگمیتا کا استعمال کرتا ہے تاکہ یکساں، سخت اور مستحکم ہوا کا کشن بنایا جا سکے۔ روایتی بیرنگز کے برعکس جو ڈرل شدہ سوراخوں پر انحصار کرتے ہیں، گریفائٹ ایئر بیرنگ اپنی پوری سطح پر لاکھوں ذیلی مائیکرون سوراخوں کو ایک پابندی کے طور پر کام کرنے کے لیے لگاتا ہے، جس سے گریڈیئنٹس یا پریشر اسپائکس کے بغیر مکمل طور پر تقسیم شدہ پریشر پروفائل کو یقینی بنایا جاتا ہے۔

تکنیکی وضاحتیں

نمونہ ٹیسٹ کی رپورٹ کی بنیاد پر، Semicorex گریفائٹ درج ذیل مصدقہ خصوصیات کو ظاہر کرتا ہے:

جائیداد	قدر	یونٹ	ایئر بیئرنگ ایپلی کیشن میں اہمیت
مواد کا نام	ایئر فلوٹنگ گریفائٹ	N/A	خصوصیغیر محفوظ کاربنایروسٹیٹک لفٹ کے لیے۔
تاکنا کا اوسط قطر	0.5	µm	"غیر محفوظ معاوضہ" کے لیے اہم۔ 0.5 µm ذرات کو فلٹر کرتے ہوئے اعلی سختی پیدا کرنے کے لیے ہوا کے بہاؤ کو محدود کرنے کے لیے مثالی ہے۔
بلک کثافت	1.74	g/cm³	ایک گھنے، ساختی گریفائٹ کو کنٹرول شدہ پوروسیٹی کے ساتھ ظاہر کرتا ہے (عام طور پر اس کثافت پر ~15-20%)۔ اعلی کثافت ساختی سختی کے ساتھ تعلق رکھتی ہے۔
دبانے والی طاقت	127.0	ایم پی اے	اس بات کو یقینی بناتا ہے کہ بیئرنگ کرشنگ یا کریکنگ کے بغیر ہائی پریشر پری لوڈز اور حادثاتی اثرات کے بوجھ کو برداشت کر سکتا ہے۔
لچکدار طاقت	80.7	ایم پی اے	موڑنے والے لمحات کے خلاف مزاحمت فراہم کرتا ہے، ضروری ہے جب بیئرنگ کو ناہموار سطحوں پر نصب کیا جائے یا کینٹیلیورڈ بوجھ کا نشانہ بنایا جائے۔
مخصوص مزاحمت	13.02	µΩ·m	گرافٹائزیشن کی سطح کی نشاندہی کرتا ہے۔ یہ برقی خاصیت تھرمل چالکتا کے ساتھ منسلک ہے، تیز رفتار آپریشن کے دوران گرمی کی کھپت میں مدد کرتا ہے
ساحل کی سختی	53	ایچ ایس	ایک مخصوص سختی کی سطح جو گرینائٹ یا اسٹیل گائیڈ ویز سے زیادہ نرم ہوتی ہے، حادثے میں مہنگی گائیڈ کی سطح کی حفاظت کے لیے بیئرنگ کی قربانیوں کو یقینی بناتی ہے (سافٹ لینڈنگ فیچر)۔

اہم خصوصیات اور فوائد

یکساں پریشر ڈسٹری بیوشن: 0.5 µm تاکنا ڈھانچہ ہوا کا ایک "پردہ" بناتا ہے، جس سے اورفیس بیرنگ سے منسلک دباؤ کی لہریں ختم ہوتی ہیں اور اعلیٰ جھکاؤ کی سختی ملتی ہے۔

بغیر رگڑ کے موشن: صفر جامد اور متحرک رگڑ (اسٹیکشن فری) لامحدود پوزیشننگ ریزولوشن اور صفر پہننے کی اجازت دیتا ہے، نظام کی زندگی کو غیر معینہ مدت تک بڑھاتا ہے۔

کریش پروٹیکشن (سافٹ لینڈنگ): ساحل 53 ایچ ایس گریفائٹ کی سطح نان گیلنگ ہے۔ ہوا کے نقصان کی صورت میں، بیئرنگ گائیڈ پر آہستہ سے جم جاتا ہے، خشک چکنا کرنے والے کے طور پر کام کرتا ہے اور درست گائیڈ وے کو ہونے والے تباہ کن نقصان کو روکتا ہے۔

ہائی ڈیمپنگ: Theغیر محفوظ گریفائٹمیٹرکس قدرتی طور پر کمپن جذب کرتا ہے، ایک "سکویز فلم" ڈیمپنگ اثر فراہم کرتا ہے جو سکیننگ ایپلی کیشنز میں سیٹنگ کے اوقات اور متحرک استحکام کو بہتر بناتا ہے۔

کلین روم کی مطابقت: سیمیکوریکس گریفائٹ ایئر بیرنگ بغیر تیل یا چکنائی کے کام کرتی ہے، یہ سیمی کنڈکٹر مینوفیکچرنگ میں عام آئی ایس او کلاس 1 کلین روم کے ماحول کے لیے مثالی ہے۔

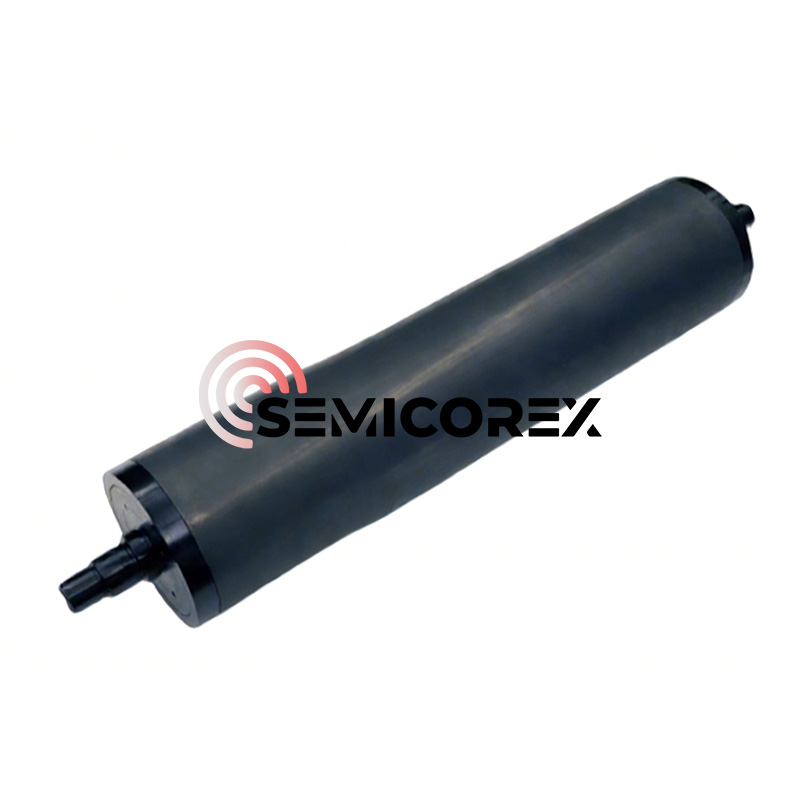

بصری خصوصیات

گریفائٹ ایئر بیرنگ کے اجزاء کا بصری معائنہ (فراہم کردہ تصویر کا حوالہ دیتے ہوئے) سے پتہ چلتا ہے:

سرفیس فنِش: ایک دھندلا، چارکول گرے فنِش پریزین گراؤنڈ گریفائٹ کی خصوصیت۔

جیومیٹری: ماونٹنگ یا ویکیوم سکیوینگنگ کے لیے مشینی سلاٹس کے ساتھ لکیری بار کنفیگریشن میں دستیاب ہے۔ غیر محفوظ سطح ننگی آنکھ سے یکساں دکھائی دیتی ہے، خوردبینی تاکنا نیٹ ورک کو چھپاتی ہے۔

ماؤنٹنگ: گائیڈ وے کے ساتھ ہم آہنگی کو یقینی بنانے کے لیے درست مشینی سلاٹس یا بال اسٹڈ ماؤنٹنگ سسٹم کے ساتھ انضمام کے لیے ڈیزائن کیا گیا ہے۔

تاریخی سیاق و سباق اور تکنیکی ارتقاء

رابطہ بیرنگ کی حدود

کئی دہائیوں سے، لکیری حرکت کا معیار بال بیرنگ اور رولر سلائیڈوں کو دوبارہ گردش کر کے مقرر کیا گیا تھا۔ مضبوط ہونے کے باوجود، یہ نظام موروثی حدود سے دوچار ہیں جو ہرٹزین رابطے کے تناؤ کے ذریعہ بیان کی گئی ہیں۔ رولنگ عناصر اور ریس کے درمیان جسمانی رابطہ رگڑ، گرمی اور لباس کے ذرات پیدا کرتا ہے۔ انتہائی درست ایپلی کیشنز میں، گیندوں کے دوبارہ گردش کرنے سے پیدا ہونے والا "شور" رفتار کی لہریں پیدا کرتا ہے جو نینو میٹر لیول میٹرولوجی کے لیے ناقابل قبول ہیں۔ مزید برآں، چکنا کرنے کی ضرورت آلودگیوں اور دیکھ بھال کی ضروریات کو متعارف کراتی ہے جو کلین روم کے جدید معیارات سے مطابقت نہیں رکھتے۔

ایروسٹیٹک انقلاب

ایئر بیرنگ میں منتقلی نے مشین کے ڈیزائن میں ایک بنیادی تبدیلی کی نشاندہی کی۔ ہوا کی فلم کے ساتھ سطحوں کو الگ کرکے، انجینئرز نے مکینیکل رابطے کو ختم کردیا۔ ابتدائی ایئر بیرنگ نے آریفائس کمپنسیشن کا استعمال کیا۔ اس ڈیزائن میں، کمپریسڈ ہوا کو کچھ درست طریقے سے ڈرل کیے گئے سوراخوں (اورفیسس) کے ذریعے کھلایا جاتا ہے اور نالیوں کے ذریعے تقسیم کیا جاتا ہے۔

سوراخ ڈیزائن کی حدود:

پریشر گریڈیئنٹس: دباؤ نمایاں طور پر گر جاتا ہے کیونکہ ہوا سوراخ/نالی سے دور ہوتی ہے، جس سے بوجھ کی صلاحیت کی کارکردگی کم ہوتی ہے۔

نیومیٹک ہتھوڑا: نالیوں میں پھنسی ہوا کا حجم ایک کپیسیٹر کے طور پر کام کر سکتا ہے، جو خود پرجوش کمپن یا "ہتھوڑا" کا باعث بنتا ہے۔

جمنا: دھول کا ایک ذرہ سوراخ کو روک سکتا ہے، جس کی وجہ سے فوری طور پر بیئرنگ ناکام ہو جاتی ہے۔

تباہ کن کریش: آریفائس بیرنگ عام طور پر سخت دھات (ایلومینیم، سٹینلیس سٹیل) سے بنے ہوتے ہیں۔ اگر ہوا کی سپلائی ناکام ہو جاتی ہے تو، دھات پر دھات یا دھات پر گرینائٹ کے رابطے کے نتیجے میں شدید اسکورنگ اور گیلنگ ہوتی ہے۔

غیر محفوظ میڈیا ٹیکنالوجی کی آمد

غیر محفوظ میڈیا ایئر بیرنگ، جیسے غیر محفوظ گریفائٹ استعمال کرنے والے، بیئرنگ میٹریل کو بطور پابندی کے استعمال کرکے ان مسائل کو حل کرتے ہیں۔

تاریخ: 20 ویں صدی کے وسط میں تیار کی گئی لیکن 1980 اور 90 کی دہائیوں میں تجارتی استعمال کے لیے مکمل، غیر محفوظ کاربن ٹیکنالوجی نے لاکھوں خوردبین، مشکل راستے کے ساتھ مواد بنانے کے لیے sintering کے عمل کو استعمال کیا۔

پیش رفت: کلیدی آئسوٹروپک پارگمیتا کو یقینی بنانے کے لیے مینوفیکچرنگ کے عمل کو کنٹرول کرنا تھا۔ گریفائٹ ایئر بیرنگز کی 0.5 µm اوسط pore ڈائی میٹر کی وضاحت اس ٹیکنالوجی کے ایک پختہ تکرار کی نمائندگی کرتی ہے، ہوا کے استعمال کو کم سے کم کرتے ہوئے سختی کو زیادہ سے زیادہ کرنے کے لیے بہاؤ کی پابندی کو بہتر بناتا ہے۔ اس ارتقاء نے لیب کے نازک آلات سے ایئر بیرنگ کو مضبوط صنعتی اجزاء میں تبدیل کر دیا جو سخت مشینی ماحول میں کام کرنے کی صلاحیت رکھتے ہیں۔

میٹریل سائنس: ایئر بیئرنگ کے لیے غیر محفوظ گریفائٹ میں گہرا غوطہ لگائیں۔

Isostatic گریفائٹ مینوفیکچرنگ

گریفائٹ ایئر بیرنگ کی شناخت ایک اسوسٹیٹک گریفائٹ کے طور پر کی جاتی ہے۔ یہ مینوفیکچرنگ کا عمل extruded یا molded گریفائٹ سے مختلف ہے۔

خام مال: اعلی پاکیزگی والے پیٹرولیم کوک کو ذرات میں مائکرونائز کیا جاتا ہے (0.5 µm pore spec میں نظر آنے والی باریک ساخت سے متعلق)۔

کولڈ آئسوسٹیٹک پریسنگ (سی آئی پی): پاؤڈر کو ایک سانچے میں رکھا جاتا ہے اور اسے تمام سمتوں سے انتہائی ہائی پریشر (فلوڈ پریشر) کا نشانہ بنایا جاتا ہے۔ یہ یقینی بناتا ہے کہ کثافت (1.74 g/cm³) پورے بلٹ میں یکساں ہے۔ یہ آئسوٹروپی بہت اہم ہے کیونکہ یہ اس بات کو یقینی بناتا ہے کہ بیئرنگ سے ہوا تمام سمتوں میں ایک ہی شرح سے بہتی ہے، "جھکاؤ" یا ناہموار لفٹ کو روکتی ہے۔

گرافٹائزیشن: بلٹ کو ~ 3000 ° C پر گرم کیا جاتا ہے۔ یہ کرسٹل کی ساخت کو سیدھ میں کرتا ہے، کاربن کو گریفائٹ میں تبدیل کرتا ہے۔ یہ عمل 13.02 µΩ·m کی مخصوص مزاحمت فراہم کرتا ہے، جو گرافٹائزیشن اور تھرمل استحکام کی ڈگری کا ایک اہم اشارہ ہے۔

مائکرو اسٹرکچرل تجزیہ

تاکنا سائز (0.5 µm): یہ ایک "Goldilocks" طول و عرض ہے۔

اگر سوراخ بہت بڑے ہیں (> 1.0 µm): ہوا کا استعمال بہت زیادہ ہو جاتا ہے، اور بیئرنگ سختی کھو دیتا ہے (بہت زیادہ رساو)۔

اگر سوراخ بہت چھوٹے ہیں (<0.1 µm): بیئرنگ کو لفٹ پیدا کرنے کے لیے ناقابل عمل ان پٹ دباؤ کی ضرورت ہوتی ہے، اور ردعمل کا وقت سست ہوجاتا ہے۔

0.5 µm: معیاری صنعتی کمپریسڈ ایئر سسٹمز (80 PSI) کے لیے ایک اصلاح کی نمائندگی کرتا ہے، اعلی بوجھ کی صلاحیت کے ساتھ کارکردگی کو متوازن کرتا ہے۔

کثافت (1.74 g/cm³): عام گھنے گریفائٹس کی حد 1.70 سے 1.85 g/cm³ تک ہوتی ہے۔ 1.74 کی قدر تقریباً 15-20% کی پوروسیٹی کی نشاندہی کرتی ہے۔ "باطل جگہ" کا یہ حجم ایک اندرونی ذخائر کے طور پر کام کرتا ہے، جس سے چہرے پر ہوا کی مسلسل فراہمی یقینی ہوتی ہے۔

مکینیکل مضبوطی

کمپریسیو طاقت (127.0 MPa): یہ قدر اہم ہے۔ اس کا مطلب ہے کہ بیئرنگ ساختی ناکامی کے بغیر بہت زیادہ بوجھ کو سہارا دے سکتا ہے۔ سیاق و سباق کے لیے، عام کنکریٹ ~30 MPa ہے۔ ایئر بیئرنگ کے لیے غیر محفوظ گریفائٹ کمپریشن میں کنکریٹ سے چار گنا زیادہ مضبوط ہے۔ یہ بیئرنگ کو بغیر کسی شگاف کے اعلی مقناطیسی قوتوں کے ساتھ کلیمپ یا پہلے سے لوڈ کرنے کی اجازت دیتا ہے۔

لچکدار طاقت (80.7 MPa): یہ گریفائٹ کے لیے زیادہ ہے۔ یہ اس بات کو یقینی بناتا ہے کہ بیئرنگ پیڈ تیز رفتار یا بڑھتے ہوئے غلط ترتیب کے دوران لگائے گئے موڑنے والے لمحات کے نیچے تپتے یا ٹوٹتے نہیں۔

ٹرائبلولوجی اور "سافٹ لینڈنگ"

53 HS (Scleroscope) کی ساحلی سختی اسے گریفائٹس کے لیے "درمیانے سخت" زمرے میں رکھتی ہے (کچھ انتہائی گھنے درجات سے نرم جو 70-80 HS ہو سکتے ہیں)۔

قبائلی فائدہ: حادثے میں، بیئرنگ مواد کی قربانی ہونی چاہیے۔ گرینائٹ (گائیڈ وے) بہت مشکل ہے۔ ایک ساحل 53 گریفائٹ اثر پڑنے پر ایک باریک پاؤڈر میں بدل جائے گا، سلائیڈ کو چکنا کرے گا اور گرینائٹ کو کھرچنے میں توانائی کی منتقلی کو روکے گا۔ یہ خود چکنا کرنے والی خاصیت مہنگی مشینوں کے لیے حتمی انشورنس پالیسی ہے۔
