SiGe اور Si سلیکٹیو ایچنگ ٹیکنالوجی

گیٹ-آل-اراؤنڈ FET (GAAFET)، ایک اگلی نسل کے ٹرانزسٹر فن تعمیر کے طور پر جو FinFET کو تبدیل کرنے کے لیے تیار ہے، اس نے چھوٹے طول و عرض میں اعلیٰ الیکٹرو سٹیٹک کنٹرول اور بہتر کارکردگی فراہم کرنے کی اپنی صلاحیت پر نمایاں توجہ حاصل کی ہے۔ این قسم کے GAAFETs کی تشکیل میں ایک اہم قدم میں اعلی انتخاب شامل ہےاینچنگSiGe کا:Si اندرونی اسپیسرز کے جمع ہونے سے پہلے، سلیکون نینو شیٹس تیار کرتا ہے اور چینلز جاری کرتا ہے۔

یہ مضمون انتخاب کے بارے میں بتاتا ہے۔اینچنگ ٹیکنالوجیزاس عمل میں شامل ہے اور دو نئے اینچنگ طریقے متعارف کرائے ہیں — ہائی آکسیڈیٹیو گیس پلازما فری ایچنگ اور ایٹمک لیئر ایچنگ (ALE) — جو SiGe ایچنگ میں اعلی درستگی اور سلیکٹیوٹی حاصل کرنے کے لیے نئے حل پیش کرتے ہیں۔

GAA ڈھانچے میں SiGe سپر لیٹیس پرتیں۔

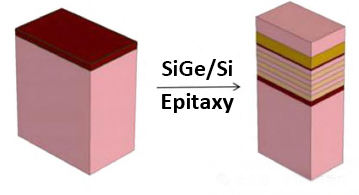

GAAFETs کے ڈیزائن میں، ڈیوائس کی کارکردگی کو بڑھانے کے لیے، Si اور SiGe کی متبادل پرتیں ہیں۔epitaxially ایک سلکان سبسٹریٹ پر اگایا جاتا ہے۔ایک ملٹی لیئر ڈھانچہ تشکیل دیتا ہے جسے سپر لیٹیس کہا جاتا ہے۔ یہ SiGe تہیں نہ صرف کیریئر کے ارتکاز کو ایڈجسٹ کرتی ہیں بلکہ تناؤ کو متعارف کروا کر الیکٹران کی نقل و حرکت کو بھی بہتر کرتی ہیں۔ تاہم، بعد کے عمل کے مراحل میں، ان SiGe تہوں کو درست طریقے سے ہٹانے کی ضرورت ہے جبکہ سلکان کی تہوں کو برقرار رکھتے ہوئے، انتہائی منتخب اینچنگ ٹیکنالوجیز کی ضرورت ہوتی ہے۔

SiGe کی سلیکٹیو ایچنگ کے طریقے

ہائی آکسیڈیٹیو گیس پلازما فری اینچنگ

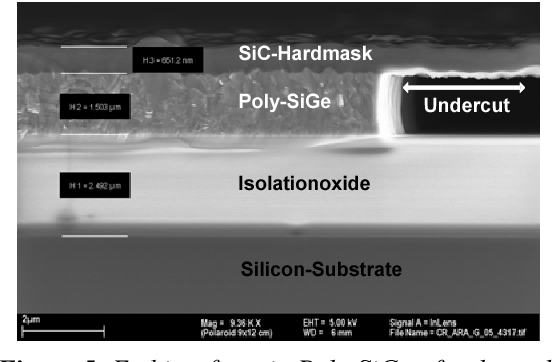

ClF3 گیس کا انتخاب: یہ اینچنگ طریقہ انتہائی سلیکٹیوٹی کے ساتھ انتہائی آکسیڈیٹیو گیسوں کو استعمال کرتا ہے، جیسے ClF3، SiGe:Si سلیکٹیوٹی ریشو 1000-5000 حاصل کرتا ہے۔ یہ کمرے کے درجہ حرارت پر پلازما کو نقصان پہنچائے بغیر مکمل کیا جا سکتا ہے۔

کم درجہ حرارت کی کارکردگی: زیادہ سے زیادہ درجہ حرارت 30 ° C کے ارد گرد ہے، کم درجہ حرارت کے حالات میں اعلی انتخابی اینچنگ کو محسوس کرتے ہوئے، اضافی تھرمل بجٹ میں اضافے سے گریز کرتے ہوئے، جو آلہ کی کارکردگی کو برقرار رکھنے کے لیے اہم ہے۔

خشک ماحول: پورانقاشی کا عملمکمل طور پر خشک حالات میں کیا جاتا ہے، ساخت کے آسنجن کے خطرے کو ختم کرتا ہے۔

اٹامک لیئر ایچنگ (ALE)

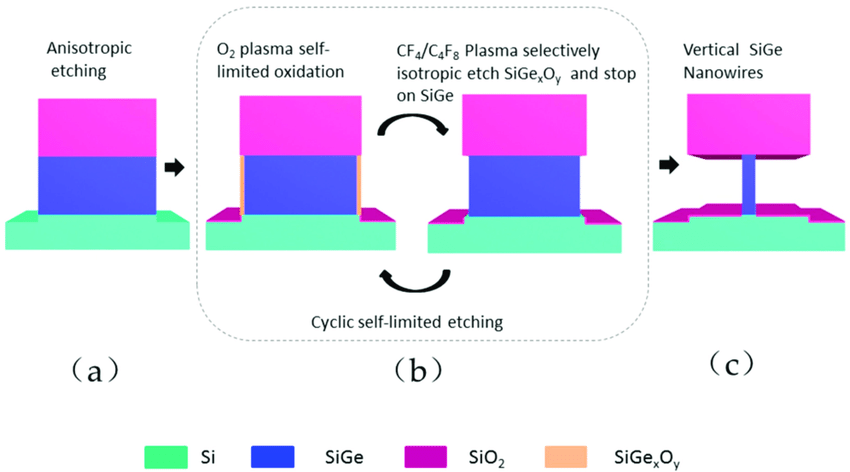

خود کو محدود کرنے والی خصوصیات: ALE ایک دو قدمی چکراتی ہے۔اینچنگ ٹیکنالوجی، جہاں کندہ کرنے والے مواد کی سطح کو پہلے تبدیل کیا جاتا ہے، اور پھر ترمیم شدہ پرت کو غیر ترمیم شدہ حصوں کو متاثر کیے بغیر ہٹا دیا جاتا ہے۔ ہر قدم خود کو محدود کرتا ہے، ایک وقت میں صرف چند جوہری تہوں کو ہٹانے کی سطح تک درستگی کو یقینی بناتا ہے۔

سائکلک اینچنگ: مذکورہ بالا دو مراحل کو بار بار سائیکل کیا جاتا ہے جب تک کہ اینچنگ کی مطلوبہ گہرائی حاصل نہ ہوجائے۔ یہ عمل ALE کو حاصل کرنے کے قابل بناتا ہے۔جوہری سطح کی صحت سے متعلق اینچنگاندرونی دیواروں پر چھوٹے سائز کے گہاوں میں۔

ہم Semicorex میں مہارت رکھتے ہیں۔SiC/TaC لیپت گریفائٹ حلسیمی کنڈکٹر مینوفیکچرنگ میں ایچنگ پروسیسز میں لاگو کیا گیا ہے، اگر آپ کو کوئی پوچھ گچھ ہے یا اضافی تفصیلات کی ضرورت ہے، تو براہ کرم ہم سے رابطہ کرنے میں ہچکچاہٹ نہ کریں۔

رابطہ فون: +86-13567891907

ای میل: sales@semicorex.com
