ویفر مینوفیکچرنگ

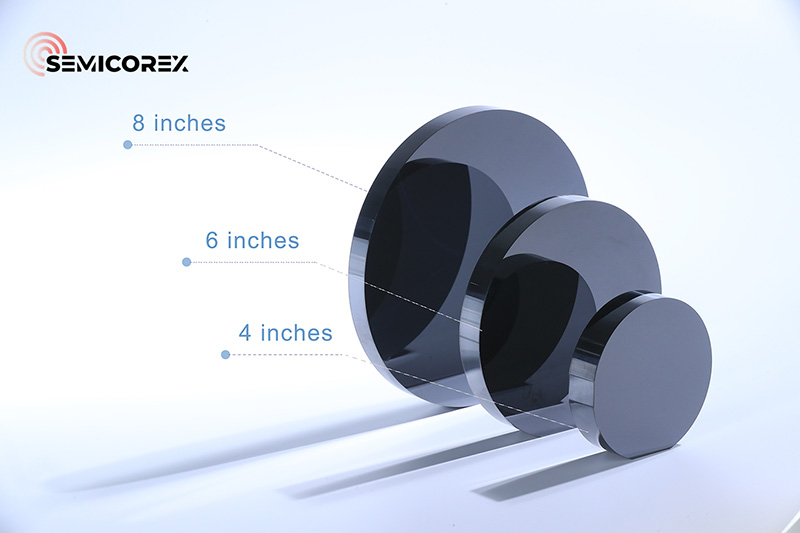

ٹیکنالوجی کی ترقی کے طور پر، کے لئے مطالبہویفرزاضافہ جاری ہے. فی الحال، گھریلو مارکیٹ میں سلکان ویفرز کے مرکزی دھارے کے سائز 100mm، 150mm، اور 200mm ہیں۔ سلکان کے قطر میں اضافہویفرزہر چپ کی مینوفیکچرنگ لاگت کو کم کر سکتا ہے، جس کے نتیجے میں 300 ملی میٹر سلکان ویفرز کی مانگ میں اضافہ ہوتا ہے۔ تاہم، بڑے قطر کلیدی پیرامیٹرز پر بھی سخت تقاضے عائد کرتے ہیں، جیسے کہ ویفر کی سطح کا چپٹا پن، ناپاکی پر قابو پانا، اندرونی نقائص، اور آکسیجن کا مواد۔ اس کے نتیجے میں، ویفر مینوفیکچرنگ چپ کی پیداوار میں تحقیق کا بنیادی مرکز بن گیا ہے۔

ویفر مینوفیکچرنگ میں جانے سے پہلے، بنیادی کرسٹل ڈھانچے کو سمجھنا ضروری ہے۔

مواد کی اندرونی جوہری تنظیم میں فرق ان کے درمیان فرق کرنے کا ایک اہم عنصر ہے۔ کرسٹل لائن مواد، جیسے کہ سلکان اور جرمینیئم، ایٹموں کو ایک مقررہ متواتر ڈھانچے میں ترتیب دیا جاتا ہے، جبکہ غیر کرسٹل مواد، جیسے پلاسٹک، میں اس ترتیب شدہ ترتیب کی کمی ہوتی ہے۔ سلکان اپنی منفرد ساخت، سازگار کیمیائی خصوصیات، قدرتی کثرت اور دیگر فوائد کی وجہ سے ویفرز کے لیے بنیادی مواد کے طور پر ابھرا ہے۔

کرسٹل لائن مواد جوہری تنظیم کے دو درجے رکھتے ہیں۔ پہلی سطح انفرادی ایٹموں کی ساخت ہے، جو ایک یونٹ سیل بناتی ہے جو وقتاً فوقتاً پورے کرسٹل میں دہرائی جاتی ہے۔ دوسری سطح سے مراد ان اکائیوں کے خلیات کی مجموعی ترتیب ہے، جسے جالی ساخت کے نام سے جانا جاتا ہے، جہاں ایٹم جالی کے اندر مخصوص مقامات پر قبضہ کرتے ہیں۔ یونٹ سیل میں ایٹموں کی تعداد، ان کی متعلقہ پوزیشنیں، اور ان کے درمیان پابند توانائی مواد کی مختلف خصوصیات کا تعین کرتی ہے۔ سلیکون کرسٹل ڈھانچے کو ہیرے کے ڈھانچے کے طور پر درجہ بندی کیا گیا ہے، جو چہرے پر مرکوز کیوبک جالیوں کے دو سیٹوں پر مشتمل ہے جو اخترن کی لمبائی کے ایک چوتھائی حصے سے اخترن کے ساتھ آفسیٹ ہوتے ہیں۔

کرسٹل میں متواتریت اور ہم آہنگی کی خصوصیات ایک عالمگیر تین جہتی مستطیل کوآرڈینیٹ سسٹم کو استعمال کرنے کے بجائے ایٹموں کی پوزیشنوں کو بیان کرنے کے لیے ایک آسان طریقہ کی ضرورت ہے۔ کرسٹل میں جوہری تقسیم کو اس کی جالی کے وقفے کی بنیاد پر بہتر طور پر بیان کرنے کے لیے، ہم تین رہنما اصولوں کے مطابق ایک یونٹ سیل کا انتخاب کرتے ہیں۔ یہ یونٹ سیل مؤثر طریقے سے کرسٹل کی متواتریت اور توازن کو ظاہر کرتا ہے اور سب سے چھوٹی دہرائی جانے والی اکائی کے طور پر کام کرتا ہے۔ ایک بار جب یونٹ سیل کے اندر جوہری نقاط کا تعین ہو جاتا ہے، تو ہم آسانی سے پورے کرسٹل میں ذرات کی متعلقہ پوزیشنوں کا اندازہ لگا سکتے ہیں۔ یونٹ سیل کے تین کناروں کے ویکٹر پر مبنی ایک کوآرڈینیٹ سسٹم قائم کرکے، ہم کرسٹل کی ساخت کو نمایاں طور پر بیان کرنے کے عمل کو آسان بنا سکتے ہیں۔

کرسٹل ہوائی جہاز کی تعریف ایک چپٹی سطح کے طور پر کی جاتی ہے جو کرسٹل کے اندر ایٹموں، آئنوں یا مالیکیولز کے انتظام سے بنتی ہے۔ اس کے برعکس، ایک کرسٹل سمت سے مراد ان جوہری انتظامات کی ایک مخصوص سمت ہے۔

ملر انڈیکس کا استعمال کرتے ہوئے کرسٹل طیاروں کی نمائندگی کی جاتی ہے۔ عام طور پر، قوسین () کرسٹل طیاروں کی نشاندہی کرتے ہیں، مربع بریکٹ [] کرسٹل سمتوں کی نشاندہی کرتے ہیں، زاویہ بریکٹ <> کرسٹل سمتوں کے خاندانوں کی نشاندہی کرتے ہیں، اور گھوبگھرالی بریکٹ {} کرسٹل طیاروں کے خاندانوں کی نمائندگی کرتے ہیں۔ سیمی کنڈکٹر مینوفیکچرنگ میں، سلکان ویفرز کے لیے سب سے زیادہ استعمال ہونے والے کرسٹل طیارے (100)، (110) اور (111) ہیں۔ ہر کرسٹل طیارہ منفرد خصوصیات کا حامل ہوتا ہے، جو انہیں مختلف پیداواری عمل کے لیے موزوں بناتا ہے۔

مثال کے طور پر، (100) کرسٹل طیارے بنیادی طور پر MOS آلات کی تیاری میں ان کی سازگار سطح کی خصوصیات کی وجہ سے استعمال ہوتے ہیں، جو حد وولٹیج پر قابو پانے میں سہولت فراہم کرتے ہیں۔ مزید برآں، (100) کرسٹل طیاروں کے ساتھ ویفرز کو پروسیسنگ کے دوران سنبھالنا آسان ہوتا ہے اور ان کی سطحیں نسبتاً چپٹی ہوتی ہیں، جو انہیں بڑے پیمانے پر مربوط سرکٹس بنانے کے لیے مثالی بناتی ہیں۔ اس کے برعکس، (111) کرسٹل طیارے، جن کی جوہری کثافت زیادہ ہوتی ہے اور ترقی کی لاگت کم ہوتی ہے، اکثر دو قطبی آلات میں استعمال ہوتے ہیں۔ ان طیاروں کو بیج کرسٹل کی مناسب سمت کا انتخاب کرکے نشوونما کے عمل کے دوران کرسٹل کی سمت کا احتیاط سے انتظام کرکے حاصل کیا جاسکتا ہے۔

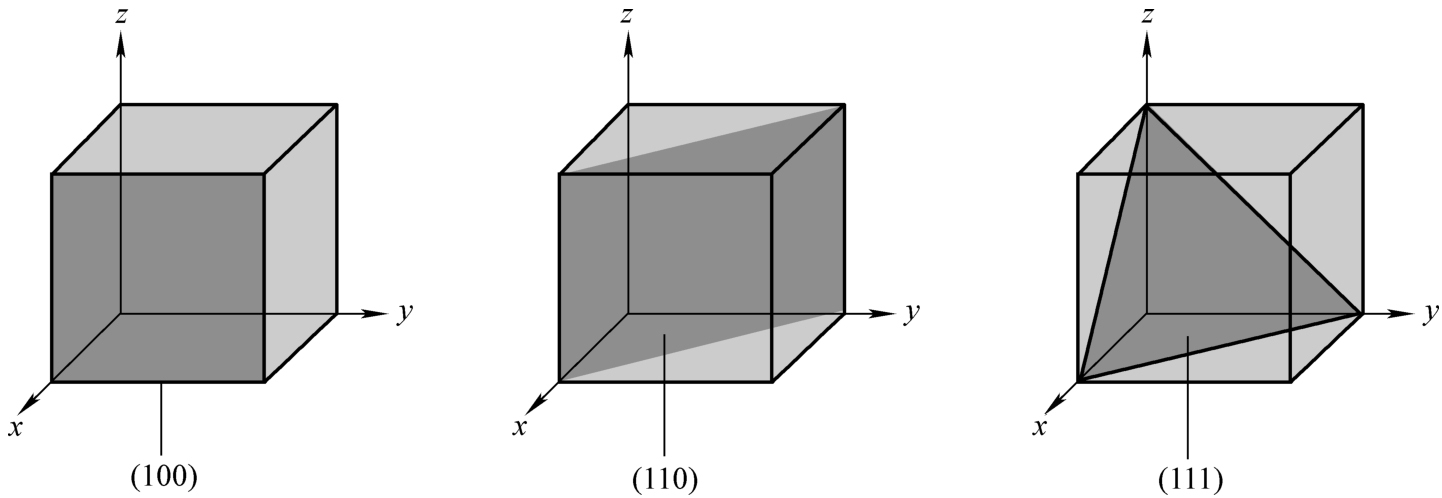

(100) کرسٹل طیارہ Y-Z محور کے متوازی ہے اور X-محور کو اس مقام پر کاٹتا ہے جہاں یونٹ کی قیمت 1 ہے۔ (110) کرسٹل طیارہ X اور Y دونوں محوروں کو ایک دوسرے کو کاٹتا ہے، جبکہ (111) کرسٹل طیارہ ایک دوسرے کو کاٹتا ہے۔ تمام تین محور: X، Y، اور Z.

ساختی نقطہ نظر میں، (100) کرسٹل طیارہ ایک مربع شکل بناتا ہے، جبکہ (111) کرسٹل طیارہ تکونی شکل اختیار کرتا ہے۔ مختلف کرسٹل طیاروں میں ساخت میں فرق کی وجہ سے، ویفر کے ٹوٹنے کا طریقہ بھی مختلف ہوتا ہے۔ <100> کے ساتھ والے ویفرز مربع شکلوں میں ٹوٹ جاتے ہیں یا دائیں زاویوں (90°) پر وقفے پیدا کرتے ہیں، جب کہ <111> کے ساتھ سمت والے تکونی ٹکڑوں میں ٹوٹ جاتے ہیں۔

کرسٹل کے اندرونی ڈھانچے سے منسلک منفرد کیمیائی، برقی اور جسمانی خصوصیات کو دیکھتے ہوئے، ایک ویفر کی مخصوص کرسٹل واقفیت اس کی مجموعی کارکردگی کو نمایاں طور پر متاثر کرتی ہے۔ اس کے نتیجے میں، تیاری کے عمل کے دوران کرسٹل واقفیت پر سخت کنٹرول برقرار رکھنا بہت ضروری ہے۔

Semicorex اعلیٰ معیار کی پیشکش کرتا ہے۔سیمی کنڈکٹر ویفرز. اگر آپ کی کوئی پوچھ گچھ ہے یا اضافی تفصیلات کی ضرورت ہے، تو براہ کرم ہم سے رابطہ کرنے میں سنکوچ نہ کریں۔
