سیمی کنڈکٹر فرنس ری ایکٹر

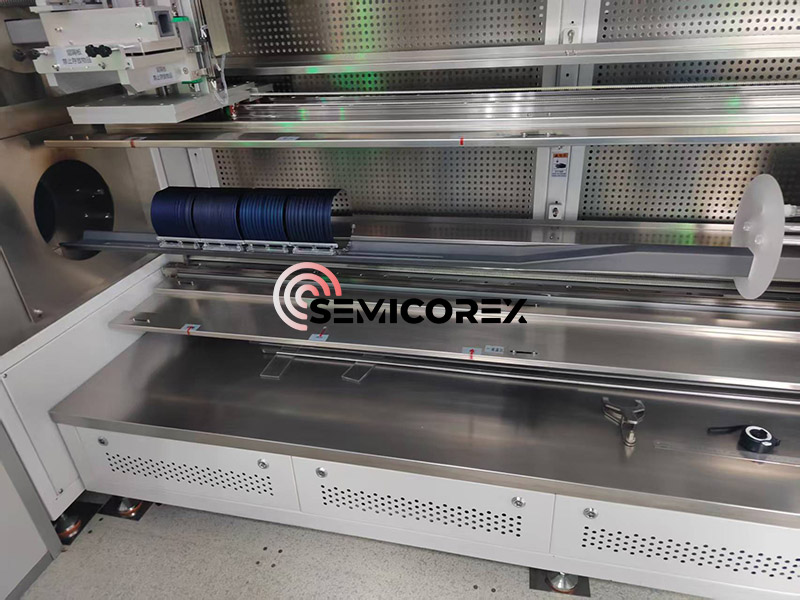

سیمی کنڈکٹر فرنس ری ایکٹر سیمی کنڈکٹر مینوفیکچرنگ کے عمل میں بنیادی سامان ہیں، جو بنیادی طور پر تھرمل آکسیڈیشن، بازی، اینیلنگ، اور کیمیائی بخارات جمع کرنے جیسے اہم عمل کے لیے استعمال ہوتے ہیں۔ ایک عام فرنس سسٹم (افقی / عمودی پھیلاؤ فرنس) بنیادی طور پر درج ذیل بنیادی اجزاء پر مشتمل ہوتا ہے: حرارتی نظام، درجہ حرارت پر قابو پانے کا نظام، نقل و حمل کا نظام، گیس کے بہاؤ کو کنٹرول کرنے کا نظام (MFC)، اور فضلہ گیس کے اخراج کا نظام۔

مجموعی طور پر تعمیراتی نقطہ نظر سے، اعلی درجہ حرارت والی بھٹیوں کو افقی اور عمودی اقسام میں تقسیم کیا جاتا ہے، جس کا تعین نظام کے اندر کوارٹج ٹیوب اور حرارتی اجزاء کی پوزیشن سے ہوتا ہے۔ ایک اعلی درجہ حرارت والی بھٹی میں عام طور پر پانچ بنیادی اجزاء شامل ہوتے ہیں: ایک کنٹرول سسٹم، ایک پروسیس فرنس ٹیوب، ایک گیس کی ترسیل کا نظام، ایک گیس ایگزاسٹ سسٹم، اور لوڈنگ سسٹم۔ کنٹرول سسٹم ایک کمپیوٹر پر مشتمل ہوتا ہے جو کئی مائیکرو کنٹرولرز سے منسلک ہوتا ہے، جو پورے عمل کے عین مطابق کنٹرول کے لیے ذمہ دار ہوتا ہے۔

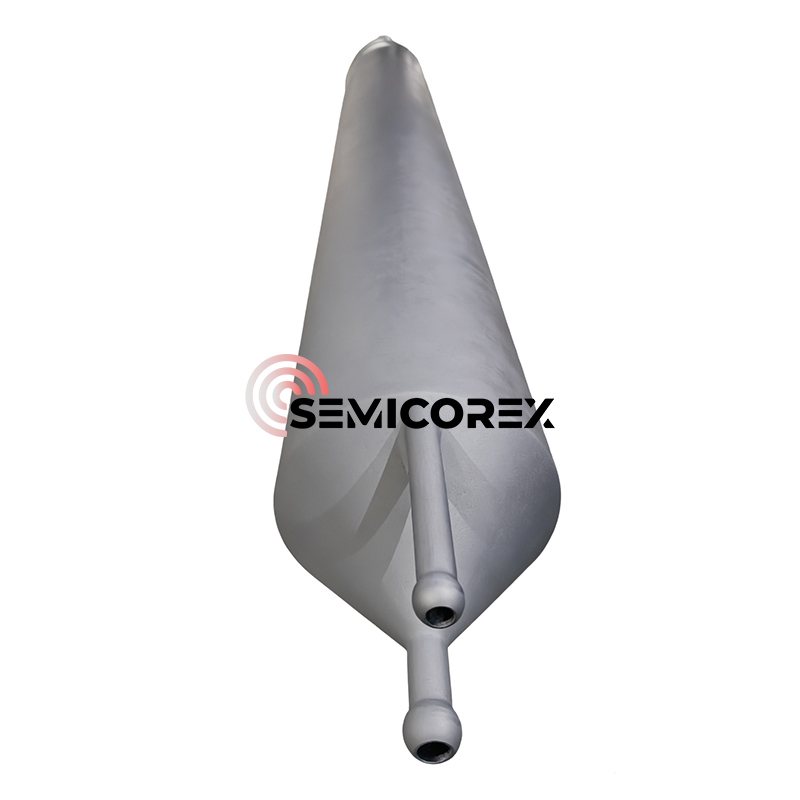

مواد کے انتخاب کے بارے میں، فرنس ٹیوب مواد بنیادی طور پر شامل ہیںکوارٹج(اعلی درجہ حرارت اور سنکنرن مزاحم)ایلومینا (Al₂O₃), سلکان کاربائیڈ (SiC)، یا دھاتی مرکبات (جیسے انکونل)۔ حرارتی نظام کے حرارتی عناصر عام طور پر مزاحمتی تاروں (جیسے کنتھل، MoSi₂)، سلکان کاربائیڈ راڈز (SiC)، یا انفراریڈ ہیٹر استعمال کرتے ہیں۔ حرارتی زون کو درجہ حرارت کے عین مطابق کنٹرول حاصل کرنے کے لیے سنگل ٹمپریچر زون یا ایک سے زیادہ ٹمپریچر زون کے طور پر ڈیزائن کیا جا سکتا ہے۔ ٹمپریچر کنٹرول سسٹم ریئل ٹائم میں درجہ حرارت کی نگرانی کے لیے تھرموکوپلز (K-type, S-type) کا استعمال کرتا ہے، PID کنٹرولر کے ذریعے ±1℃ درجہ حرارت کنٹرول کی درستگی حاصل کرتا ہے، یا PLC قابل پروگرام درجہ حرارت کنٹرول کا استعمال کرتا ہے۔

عمل پیرامیٹر کی حد اور قابل اطلاق مواد

درجہ حرارت پیرامیٹر کی حد: درجہ حرارت کی حد عمل کے لحاظ سے مختلف ہوتی ہے۔ معیاری ہیٹر کے عمل کے درجہ حرارت کی حد 300-1100℃ ہے، اور کم درجہ حرارت والی بھٹی 250-500℃ ہے۔ عام عمل کا درجہ حرارت 400-1100 ℃ ہے، آکسیکرن اور پھیلاؤ کے عمل کے ساتھ عام طور پر 800-1100℃ پر، LPCVD عمل 500-800℃ پر، اور اینیلنگ کے عمل 400-500℃ پر ہوتے ہیں۔

اپیٹیکسیل نمو میں، سلکان ویفرز کو تقریباً 1200 ° C پر اپیٹیکسیل فرنس میں گرم کیا جاتا ہے۔ ویفر کی سطح پر اپیٹیکسیل نمو کو دلانے کے لیے بھٹی میں بخارات والے سلکان ٹیٹرا کلورائیڈ (SiCl₄) اور trichlorosilane (SiHCl₃) شامل کیے جاتے ہیں۔

سب سے زیادہ استعمال ہونے والے تھرمل آکسیڈیشن کے عمل میں 800-1200°C کے اعلی درجہ حرارت پر ایک پتلی، یکساں سلکان ڈائی آکسائیڈ پرت بنانے کے لیے ایک طریقہ کار شامل ہوتا ہے۔ تھرمل آکسیکرن گیلا یا خشک ہو سکتا ہے، آکسیکرن ردعمل کے لیے استعمال ہونے والی گیسوں پر منحصر ہے۔

قابل اطلاق مادی نظام: فرنس ٹیوب کے عمل مختلف قسم کے سیمی کنڈکٹر مواد کے لیے موزوں ہیں، بشمول سلکان (Si)، سلکان جرمینیم (SiGe)، اور کوارٹز۔ SiGe عمل میں، CVD طریقہ مرکزی دھارے کا عمل ہے۔ سلیکون سبسٹریٹ کو گرم کرکے اور SiH₄ اور GeH₄ گیسوں کا مرکب متعارف کروانے سے، سلکان جرمینیم کی تہہ گل جاتی ہے اور اعلی درجہ حرارت (500-800 ° C) پر جمع ہوتی ہے، جس کے لیے جرمینیم ڈوپنگ ارتکاز اور ایپیٹیکسیل پرت کی موٹائی کے عین مطابق کنٹرول کی ضرورت ہوتی ہے۔

سیمیکوریکس اعلیٰ معیار کے حسب ضرورت فرنس کے اجزاء فراہم کرتا ہے۔ ہماری مصنوعات کو اعلی تھرمل استحکام، توسیعی سروس لائف، اور غیر معمولی عمل کی مستقل مزاجی فراہم کرنے کے لیے انجنیئر کیا گیا ہے۔ اپنی مرضی کے مطابق حل یا اضافی تکنیکی معلومات کے لیے، براہ کرم بلا جھجھک ہماری انجینئرنگ ٹیم سے رابطہ کریں۔
