غیر محفوظ الومینا ویکیوم چک

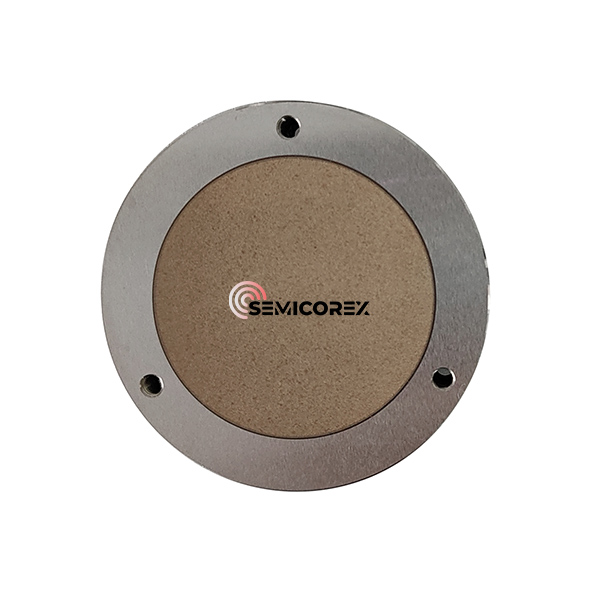

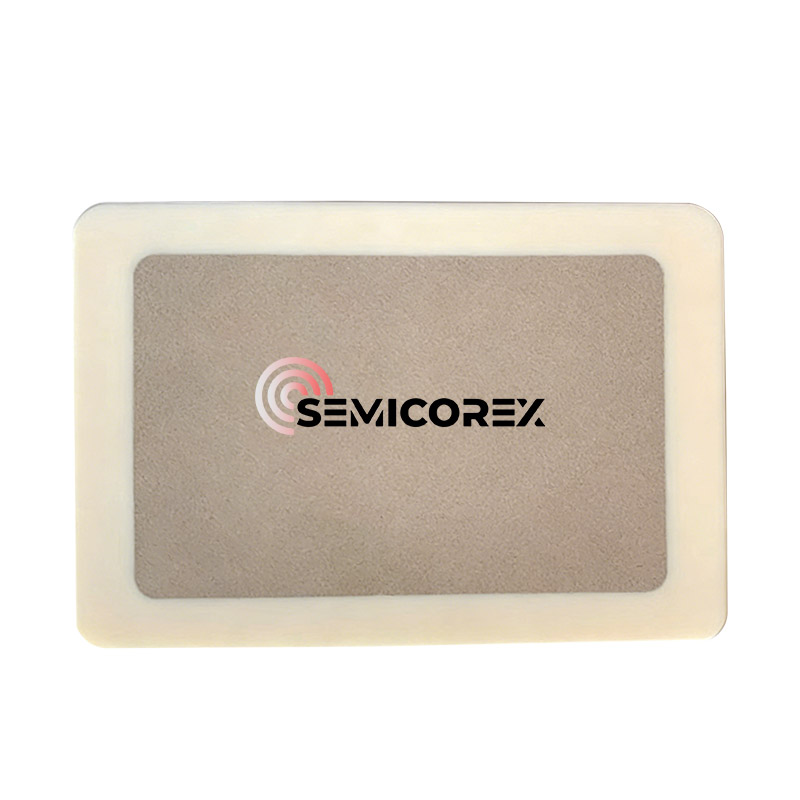

سیمیکوریکس پورس ایلومینا ویکیوم چک ویکیوم سکشن اصول کا استعمال کرتے ہوئے مصنوعات کو ٹھیک کرنے کے لئے کیریئر پلیٹ فارم ہے ، اس کی منتقلی ویکیوم کا حصہ عام طور پر ایلومینا پورس سیرامک ​​پلیٹ ہے۔ غیر محفوظ سیرامک ​​پلیٹ اڈے میں کاؤنٹرسنک سوراخ میں بنی ہوئی ہے ، اس کا دائرہ بند اور اڈے پر مہر لگا ہوا ہے ، اور اس اڈے کو گھنے سیرامک ​​یا دھات کے مواد کے ذریعہ تیار کیا گیا ہے۔ کام کرنے والے ماحول میں مائنس دباؤ کے تحت ، چک ہوا کو کھینچنے کے لئے سیرامک ​​پلیٹ کے اندر موجود غیر محفوظ ڈھانچے کے ذریعے ویکیوم پمپ سے منسلک ہوتا ہے ، جس سے ویفر کے نیچے کا رقبہ ایک ویکیوم ایریا تشکیل دیتا ہے جو بیرونی ماحولیاتی دباؤ سے کہیں کم ہے۔ مضبوط دباؤ کے فرق کے اثر میں ، ویفر مضبوطی سے چک کی سطح سے منسلک ہوتا ہے۔ عام طور پر ، ویفر کے تحت ویکیوم کی ڈگری جتنی زیادہ ہوگی ، چک اور ورک پیس کے مابین سخت آسنجن ، اور جذباتی قوت مضبوط ہے۔

سیمیکمڈکٹر اور مائیکرو الیکٹرانکس صنعتوں میں ، صحت سے متعلق صرف ایک ضرورت نہیں ہے - یہ معیار ہے۔ غیر محفوظ ایلومینا ویکیوم چک (جسے سیرامک ​​ویکیوم چک بھی کہا جاتا ہے) ایک اہم جزو ہے جو لیتھوگرافی ، معائنہ ، اور ڈائسنگ کے عمل کے دوران نازک سبسٹریٹس کے لئے یکساں ، غیر شادی شدہ سکشن فراہم کرنے کے لئے ڈیزائن کیا گیا ہے۔

ایک غیر محفوظ الومینا ویکیوم چک کیا ہے؟

روایتی دھات کے چکس کے برعکس جو سکشن پیدا کرنے کے لئے مشینی نالیوں کا استعمال کرتے ہیں ، ایک غیر محفوظ سیرامک ​​چک ایک خصوصی مائکروسکوپک تاکنا ساخت کا استعمال کرتا ہے۔ اس سے ویکیوم پریشر کو ورک پیس کی پوری سطح پر یکساں طور پر تقسیم کرنے کی اجازت ملتی ہے ، جس سے "ڈیمپلنگ" یا خرابی کو روکتا ہے جو اکثر نالیوں کے ڈیزائنوں کے ساتھ دیکھا جاتا ہے۔

کلیدی تکنیکی وضاحتیں

ان اجزاء کی کارکردگی کو سمجھنے کے ل we ، ہم اعلی طہارت AL2O3 کی مادی خصوصیات کو دیکھتے ہیں:

روایتی مواد سے زیادہ غیر محفوظ ایلومینا کا انتخاب کیوں کریں؟

1. اعلی فلیٹ پن اور یکسانیت

مائکروسکوپک تاکنا ڈھانچہ اس بات کو یقینی بناتا ہے کہ ویکیوم فورس کا اطلاق رابطے کے 100 ٪ پر ہوتا ہے۔ صنعت کے اعداد و شمار کے مطابق ، یکساں سکشن روایتی نالیوں والے سٹینلیس سٹیل کے چکس کے مقابلے میں ویفر تناؤ کو 40 ٪ تک کم کرتا ہے۔

2. اعلی تھرمل استحکام

ایلومینا سیرامکس تھرمل توسیع (سی ٹی ای) کا کم قابلیت رکھتے ہیں۔ اعلی درجہ حرارت پروسیسنگ یا لیزر پر مبنی معائنہ میں ، چک اپنے طول و عرض کو برقرار رکھتا ہے ، اس بات کو یقینی بناتا ہے کہ فوکس کی گہرائی مستقل رہے۔

3. ESD اور آلودگی کنٹرول

اعلی طہارت ایلومینا کیمیائی طور پر جڑ اور قدرتی طور پر سنکنرن کے خلاف مزاحم ہے۔ مزید برآں ، الیکٹرو اسٹاٹک خارج ہونے والے مادہ (ESD) کو روکنے کے لئے خصوصی "بلیک ایلومینا" یا اینٹی اسٹیٹک ملعمع کاری کا اطلاق کیا جاسکتا ہے ، جو کچھ ماحول میں سیمی کنڈکٹر کی پیداوار میں تقریبا 25 25 فیصد نقصان کا ذمہ دار ہے۔

ہائی ٹیک مینوفیکچرنگ میں بنیادی ایپلی کیشنز

سیمیکمڈکٹر ویفر پروسیسنگ

بنیادی استعمال کا معاملہ فوٹوولیتھوگرافی اور ویفر کی تحقیقات میں ہے۔ انتہائی فلیٹنس (<2μm) اس بات کو یقینی بناتا ہے کہ ویفر جدید آپٹیکل سسٹم کی تنگ گہرائی کے میدان میں رہے۔

پتلی فلم شمسی سیل کی پیداوار

لچکدار یا انتہائی پتلی ذیلی ذیلی ذخیروں کے لئے ، روایتی ویکیوم چینلز جسمانی نقصان کا سبب بن سکتے ہیں۔ غیر محفوظ سیرامک ​​کی "سانس لینے والی" سطح ایک نرم ہوا کشن یا سکشن پلیٹ کے طور پر کام کرتی ہے ، جس سے نازک پرتوں کی حفاظت ہوتی ہے۔

آپٹیکل لینس پیسنا

صحت سے متعلق پیسنے کے دوران لینسوں کو روکنے کے لئے غیر محفوظ الومینا کا استعمال کیا جاتا ہے ، جہاں کسی بھی کمپن یا ناہموار دباؤ کے نتیجے میں آپٹیکل خرابیاں ہوتی ہیں۔

اکثر پوچھے گئے سوالات (عمومی سوالنامہ)

Q1: آپ غیر محفوظ ایلومینا ویکیوم چک کو کیسے صاف کرتے ہیں؟

A: سکشن برقرار رکھنے کے لئے صفائی ستھرائی بہت ضروری ہے۔ ہم تجویز کرتے ہیں کہ ڈیئنائزڈ پانی یا خصوصی سالوینٹس میں الٹراسونک صفائی کا استعمال کریں۔ چونکہ ایلومینا کیمیائی طور پر مستحکم ہے ، اس سے زیادہ تر تیزاب یا الکلائن کلینر کا مقابلہ ہوسکتا ہے۔ اس بات کو یقینی بنائیں کہ چھیدوں سے نمی کو دور کرنے کے لئے چک خشک پکی ہے۔

Q2: کیا مخصوص سبسٹریٹس کے لئے تاکنا سائز کو اپنی مرضی کے مطابق بنایا جاسکتا ہے؟

A: ہاں۔ چھوٹے چھید (تقریبا 10 10μm-20μm) الٹرا پتلی فلموں کے لئے "پرنٹ تھرو" کو روکنے کے لئے بہتر ہیں ، جبکہ بڑے سوراخ بھاری یا زیادہ غیر محفوظ ورک پیسوں کے لئے اعلی ہوا کا بہاؤ پیش کرتے ہیں۔

Q3: زیادہ سے زیادہ آپریٹنگ درجہ حرارت کیا ہے؟

ج: اگرچہ سیرامک ​​خود درجہ حرارت 1500 سے زیادہ کا مقابلہ کرسکتا ہے ، لیکن ویکیوم چک اسمبلی (جس میں مہر اور ہاؤسنگ شامل ہیں) عام طور پر بانڈنگ کے طریقہ کار پر منحصر ہے۔
