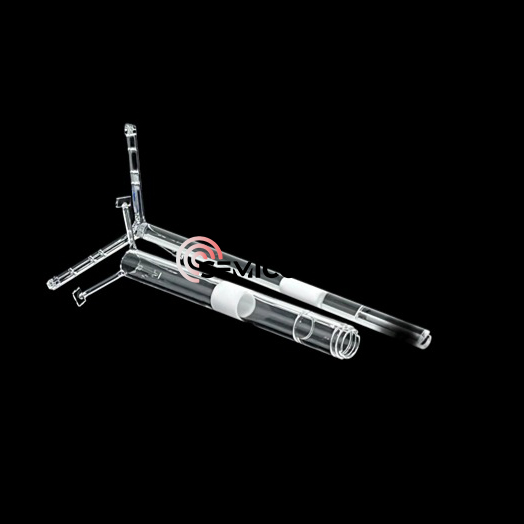

کوارٹج سسپٹر سپورٹ

سیمی کنڈکٹر مینوفیکچرنگ کے سخت ماحول میں، زیادہ پیداوار والے بیچ اور مہنگی ناکامی کے درمیان فرق اکثر ویفر پوزیشننگ کی خوردبینی درستگی میں ہوتا ہے۔ Semicorex Quartz Susceptor Support Shaft (عام طور پر Epitaxial Quartz Shaft کہا جاتا ہے) کیمیائی بخارات جمع کرنے (CVD) اور اپیٹیکسیل نمو کے عمل کی لغوی ریڑھ کی ہڈی کے طور پر کام کرتا ہے۔ انتہائی تھرمل گریڈیئنٹس اور کیمیائی نمائش کو برداشت کرنے کے لیے انجنیئر کیا گیا، یہ جزو سیال، عمودی حرکت اور سسپٹرز یا ویفر کیریئرز کی گردش کے لیے اہم ہے۔

ایپیٹیکسیل عمل میں کوارٹج کا کردار

epitaxial عمل کے لیے اکثر درجہ حرارت 1000 ° C سے زیادہ ہونا اور معمولی دھاتی آلودگی سے پاک ماحول کی ضرورت ہوتی ہے۔ معیاری مواد ان شرائط کے تحت ناکام ہو جائے گا یا باہر نکل جائے گا۔ ہمارا کوارٹز سسیپٹر سپورٹ انتہائی اعلیٰ پیوریٹی مصنوعی فیوزڈ سلکا سے تیار کیا گیا ہے، اس بات کو یقینی بناتے ہوئے:

غیر معمولی تھرمل استحکام:تھرمل جھٹکے کے خلاف اعلی مزاحمت، تیز حرارتی اور کولنگ سائیکلوں کے دوران کریکنگ کو روکتا ہے۔

کیمیائی جڑت:سیمی کنڈکٹر ویفر کی سالمیت کو برقرار رکھتے ہوئے پیشگی گیسوں اور صفائی کے ایجنٹوں کے ساتھ غیر رد عمل۔

کم سے کم آلودگی:ناپاکی کی سطح کو پارٹس فی ملین (ppm) میں ناپا جاتا ہے، یہ ناپسندیدہ عناصر کے ساتھ ماحول کو "ڈوپنگ" سے روکتا ہے۔

بنیادی افعال اور تکنیکی فوائد

کوارٹج سسیپٹر سپورٹ کا بنیادی کام سسپٹر کی عمودی اور گردشی حرکت کو آسان بنانا ہے — وہ پلیٹ جو سیمی کنڈکٹر ویفر کو رکھتی ہے۔

1. صحت سے متعلق عمودی پوزیشننگ

ایک عام ری ایکٹر میں، ویفر کی سطح اور گیس انلیٹ کے درمیان فاصلہ فلم کی یکسانیت کا تعین کرتا ہے۔ ہمارے کوارٹج شافٹ ذیلی ملی میٹر رواداری کے لیے مشینی ہیں۔ یہ آلات کے موشن کنٹرول سسٹم کو مکمل ریپیٹ ایبلٹی کے ساتھ سسپٹر کو بڑھانے یا کم کرنے کی اجازت دیتا ہے، اس بات کو یقینی بناتا ہے کہ پروڈکشن چلانے میں ہر ویفر کو گیس کے بہاؤ کی حرکیات کا تجربہ ہو۔

2. سیملیس موشن اور ٹرانسفر

ہائی والیوم مینوفیکچرنگ (HVM) میں کارکردگی کا انحصار ویفر ہینڈلنگ کی رفتار پر ہے۔ شیٹ کی قسم کا ڈیزائن اور سپورٹ شافٹ کی مضبوط ساختی پسلیاں اس بات کو یقینی بناتی ہیں کہ یہ بھاری گریفائٹ یاسلکان کاربائڈ (SiC) لیپت susceptorsجھکنے یا ہلنے کے بغیر۔ یہ استحکام مختلف پروسیسنگ چیمبرز یا ورک سٹیشنوں کے درمیان نمونوں کی تیزی سے منتقلی کے لیے ضروری ہے، جس سے ڈاؤن ٹائم کو کم کیا جائے۔

3. آپٹمائزڈ تھرمل موصلیت

اگرچہ سسپٹر گرم ہونا ضروری ہے، نیچے میکینیکل اجزاء کو اکثر ٹھنڈا رہنے کی ضرورت ہوتی ہے۔کوارٹزقدرتی تھرمل انسولیٹر کے طور پر کام کرتا ہے۔ شافٹ کی کھوکھلی، ٹیوب جیسی ساخت گرمی کی ترسیل کے راستے کو کم کرتی ہے، جو ری ایکٹر کی بنیاد پر واقع موٹر اور ویکیوم سیل کی حفاظت کرتی ہے۔
