ویفر بانڈنگ ٹکنالوجی کیا ہے؟

وافرسیمیکمڈکٹر مینوفیکچرنگ میں بانڈنگ ایک اہم اہم ٹکنالوجی ہے۔ یہ جسمانی یا کیمیائی طریقوں کا استعمال دو ہموار اور صاف ستھری وافروں کو ایک ساتھ جوڑنے کے لئے استعمال کرتا ہے تاکہ مخصوص افعال کو حاصل کیا جاسکے یا سیمیکمڈکٹر مینوفیکچرنگ کے عمل میں مدد کی جاسکے۔   یہ اعلی کارکردگی ، منیٹورائزیشن اور انضمام کی طرف سیمیکمڈکٹر ٹکنالوجی کی ترقی کو فروغ دینے کے لئے ایک ٹکنالوجی ہے ، اور مائیکرو الیکٹرو مکینیکل سسٹم (ایم ای ایم ایس) ، نانو الیکٹرو میکینیکل سسٹم (این ای ایم ایس) ، مائکرو الیکٹرانکس اور اوپٹو الیکٹرانکس کی تیاری میں وسیع پیمانے پر استعمال ہوتا ہے۔

ویفر بانڈنگ ٹیکنالوجیز کو عارضی بانڈنگ اور مستقل بانڈنگ میں درجہ بندی کیا جاتا ہے۔

عارضی بانڈنگویفر بانڈنگ ٹیکنالوجیز کو عارضی بانڈنگ اور مستقل بانڈنگ میں درجہ بندی کیا جاتا ہے۔

مستقل تعلقاتناقابل واپسی مکینیکل ڈھانچے کے بانڈ کی تشکیل کے لئے 3D انضمام ، MEMS ، TSV اور دیگر آلہ پیکیجنگ کے عمل میں استعمال کیا جاتا ہے۔ مستقل بانڈنگ کو مندرجہ ذیل دو قسموں میں تقسیم کیا گیا ہے اس کی بنیاد پر کہ آیا کوئی انٹرمیڈیٹ پرت موجود ہے:

1. انٹرمیڈیٹ پرت کے بغیر براہ راست بانڈنگ

1)فیوژن بانڈنگسوئی ویفر مینوفیکچرنگ ، ایم ای ایم ایس ، سی سی یا سیو-سیئو بانڈنگ میں استعمال ہوتا ہے۔

2)ہائبرڈ بانڈنگاعلی درجے کی پیکیجنگ کے عمل میں استعمال ہوتا ہے ، جیسے TSV ، HBM۔

3)انوڈک بانڈنگڈسپلے پینل اور ایم ای ایم ایس میں استعمال ہوتا ہے۔

2. انٹرمیڈیٹ پرت کے ساتھ براہ راست بانڈنگ

1)گلاس پیسٹ بانڈنگڈسپلے پینل اور ایم ای ایم ایس میں استعمال ہوتا ہے۔

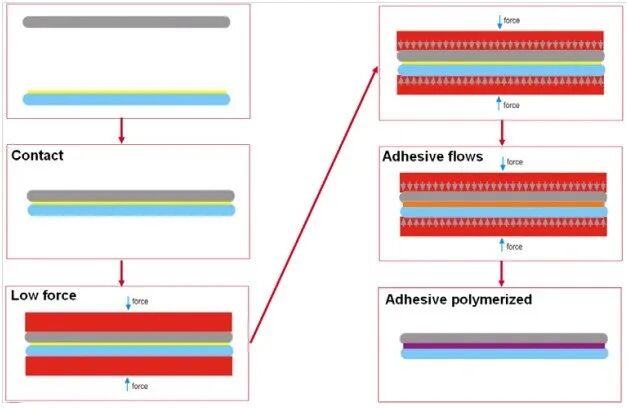

2)چپکنے والی بانڈنگویفر لیول پیکیجنگ (ایم ایل پی) میں استعمال ہوتا ہے۔

3)eutectic بانڈنگMEMS پیکیجنگ اور آپٹ الیکٹرانک آلات میں استعمال ہوتا ہے۔

)ریفلو سولڈرنگ بانڈنگڈبلیو ایل پی اور مائیکرو بمپ بانڈنگ میں استعمال ہوتا ہے۔

5)دھاتی تھرمل کمپریشن بانڈنگHBM اسٹیکنگ ، کووس ، FO-WLP میں استعمال ہوتا ہے۔
