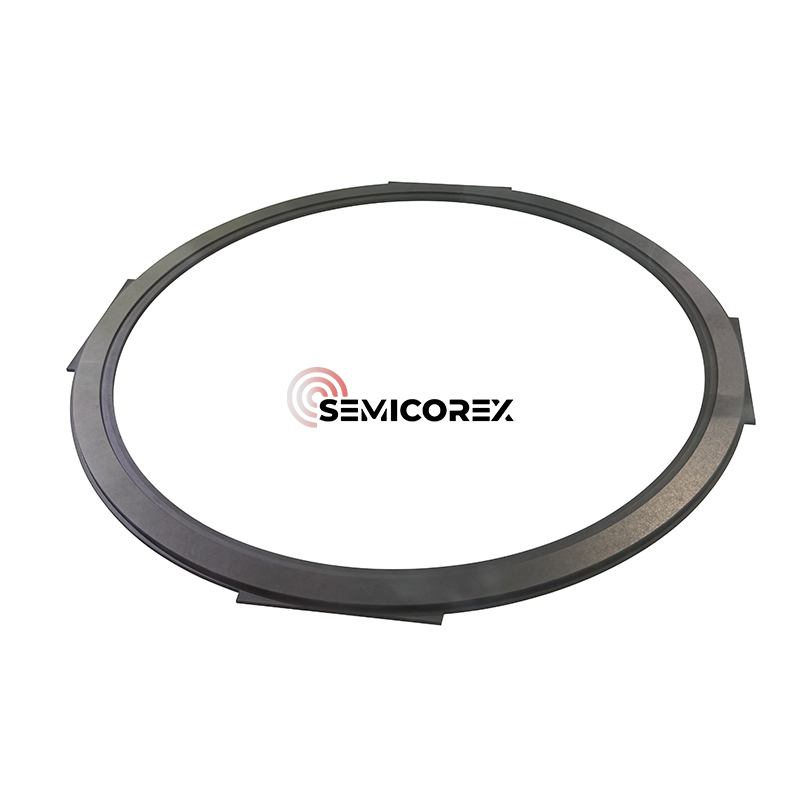

sic کنارے کی انگوٹھی

کیمیکل بخار جمع (سی وی ڈی) سلیکن کاربائڈ (ایس آئی سی) کے ذریعے تیار کردہ سیمیکوریکس ایس آئی سی ایج رنگ ، سیمیکمڈکٹر تانے بانے کے ایک اہم پہلو کی نمائندگی کرتا ہے ، خاص طور پر پلازما اینچنگ چیمبرز میں تانے بانے کے عمل میں ایک اہم کردار ادا کرتا ہے۔ پلازما اینچنگ کے عمل کے دوران ایج کی انگوٹھی الیکٹرو اسٹاٹک چک (ESC) کے بیرونی کنارے کے آس پاس واقع ہے اور اس میں ویفر ان پروسیس کے ساتھ جمالیاتی اور عملی تعلقات دونوں ہیں۔

سیمیکمڈکٹر انٹیگریٹڈ سرکٹ (آئی سی) مینوفیکچرنگ میں ، پلازما کی یکساں تقسیم اہم ہے لیکن دوسرے آئی سی ایس کی قابل اعتماد بجلی کی پرفارمنس کے علاوہ آئی بی اور آئی بی ایف طریقوں کی تیاری کے دوران اعلی پیداوار کو برقرار رکھنے کے لئے ویفر ایج کے نقائص بہت ضروری ہیں۔ ایس آئی سی ایج کی انگوٹھی ویفر کنارے پر پلازما کی وشوسنییتا کا انتظام کرنے میں اہم ہے جبکہ چیمبر میں ویفر باؤنڈری پلمز کو مستحکم کرتے ہوئے دونوں کو مسابقتی متغیر کے برابر بنائے بغیر۔

اگرچہ یہ پلازما اینچنگ کا عمل ویفرز پر انجام دیا جاتا ہے ، لیکن ویفرز کو اعلی توانائی کے آئنوں سے بمباری کا سامنا کرنا پڑے گا ، جس میں رد عمل کی گیسیں انتخابی طور پر منتقلی کے نمونوں میں معاون ثابت ہوں گی۔ یہ شرائط اعلی توانائی کی کثافت کے عمل پیدا کرتی ہیں جو یکسانیت اور ویفر ایج کے معیار کو منفی طور پر متاثر کرسکتی ہیں اگر وہ صحیح طریقے سے انتظام نہیں کرتے ہیں۔ کنارے کی انگوٹی کو ویفر پروسیسنگ کے سیاق و سباق کے ساتھ مشترکہ طور پر ظاہر کیا جاسکتا ہے اور جیسے ہی بجلی سے چلنے والے پلازما کے جنریٹر نے ویفرز کو بے نقاب کرنا شروع کیا ہے ، کنارے کی انگوٹھی چیمبر کے کنارے پر توانائی کو جذب اور دوبارہ تقسیم کرے گی اور جنریٹر سے الیکٹرک فیلڈ کی موثر کارکردگی کو ESC کے کنارے تک بڑھا دے گی۔ اس مستحکم نقطہ نظر کو مختلف طریقوں سے استعمال کیا جاتا ہے ، بشمول ویفر باؤنڈری کے کنارے کے قریب پلازما رساو اور مسخ کی مقدار کو کم کرنا جس سے کنارے کی بربریت ناکامی ہوسکتی ہے۔

متوازن پلازما ماحول کو فروغ دینے سے ، ایس آئی سی ایج کی انگوٹھی مائکرو لوڈنگ کے اثرات کو کم کرنے ، وافر کے دائرہ میں زیادہ سے زیادہ لگانے سے بچنے اور ویفر اور چیمبر دونوں اجزاء کی زندگی کو بڑھانے میں مدد کرتی ہے۔ اس سے اعلی عمل کی تکرار ، کم خرابی ، اور بہتر دیوار کی یکسانیت-اعلی حجم سیمیکمڈکٹر مینوفیکچرنگ میں کلیدی میٹرکس کو قابل بناتا ہے۔

تضادات ایک دوسرے کے ساتھ ملتے ہیں ، جو ویفر کے کنارے پر عمل کو بہتر بناتے ہیں۔ مثال کے طور پر ، بجلی سے متعلق تضادات میان مورفولوجی کو مسخ کرنے کا سبب بن سکتی ہیں ، جس کی وجہ سے واقعے کے آئنوں کا زاویہ بدل جاتا ہے ، اس طرح اس طرح کی یکسانیت کو متاثر کیا جاسکتا ہے۔ درجہ حرارت کے میدان میں عدم یکسانیت کیمیائی رد عمل کی شرح کو متاثر کرسکتی ہے ، جس کی وجہ سے کنارے کی اینچنگ کی شرح وسطی علاقے سے ہٹ جاتی ہے۔ مذکورہ چیلنجوں کے جواب میں ، بہتری عام طور پر دو پہلوؤں سے کی جاتی ہے: آلات کے ڈیزائن کی اصلاح اور عمل پیرامیٹر ایڈجسٹمنٹ۔

فوکس کی انگوٹھی ویفر ایج اینچنگ کی یکسانیت کو بہتر بنانے کے لئے ایک کلیدی جزو ہے۔ یہ پلازما کی تقسیم کے علاقے کو وسعت دینے اور میان مورفولوجی کو بہتر بنانے کے لئے ویفر کے کنارے کے آس پاس نصب ہے۔ فوکس رنگ کی عدم موجودگی میں ، ویفر کنارے اور الیکٹروڈ کے مابین اونچائی کا فرق میان کو موڑنے کا سبب بنتا ہے ، جس کی وجہ سے آئنوں کو غیر یکساں زاویہ پر اینچنگ کے علاقے میں داخل ہوتا ہے۔

فوکس رنگ کے افعال میں شامل ہیں:

waw ویفر کنارے اور الیکٹروڈ کے مابین اونچائی کے فرق کو پُر کرنا ، میان چاپلوسی بنانا ، اس بات کو یقینی بنانا کہ آئنوں نے ویفر کی سطح کو عمودی طور پر بمباری کی ، اور اینچنگ مسخ سے گریز کیا۔

inc ایچنگ یکسانیت کو بہتر بنائیں اور ضرورت سے زیادہ کنارے کی اینچنگ یا جھکا ہوا اینچنگ پروفائل جیسے مسائل کو کم کریں۔

مادی فوائد

بیس میٹریل کے طور پر سی وی ڈی ایس آئی سی کا استعمال روایتی سیرامک یا لیپت مواد سے کہیں زیادہ فوائد پیش کرتا ہے۔ سی وی ڈی ایس آئی سی کیمیائی طور پر جڑ ، تھرمل طور پر مستحکم ، اور پلازما کٹاؤ کے لئے انتہائی مزاحم ہے ، یہاں تک کہ جارحانہ فلورین اور کلورین پر مبنی کیمسٹریوں میں بھی۔ اس کی عمدہ مکینیکل طاقت اور جہتی استحکام اعلی درجہ حرارت سائیکلنگ کے حالات میں طویل خدمت کی زندگی اور کم ذرہ نسل کو یقینی بناتا ہے۔

مزید برآں ، سی وی ڈی ایس آئی سی کا الٹرا پیور اور گھنے مائکرو اسٹرکچر آلودگی کے خطرے کو کم کرتا ہے ، جس سے یہ انتہائی صاف پروسیسنگ ماحول کے ل ideal مثالی ہوجاتا ہے جہاں یہاں تک کہ ٹریس نجاست بھی پیداوار کو متاثر کرسکتی ہے۔ موجودہ ESC پلیٹ فارمز اور کسٹم چیمبر جیومیٹریوں کے ساتھ اس کی مطابقت اعلی درجے کی 200 ملی میٹر اور 300 ملی میٹر اینچنگ ٹولز کے ساتھ ہموار انضمام کی اجازت دیتی ہے۔
